Прицелы. Выбор призматического прицела.

Поработав с LPVO и коллиматорными прицелами с магниферами, я понял, что мне не подходят обе категории этих прицельных устройств. В поисках золотой середины между этими комплексами, я начал изучать призматические прицелы и с удивлением узнал, что в рунете очень мало информации об этих интересных устройствах. Поэтому предлагаю разобраться в деталях особенностях призматических прицелов и посмотрим на интересные варианты, которые можно достать в РФ.


Про прицелы

Про оптические прицелы для карабинов я писал здесь. Настоятельно советую ознакомиться.

Выбираем призматический прицел

Если LPVO избыточен, а ради каликов глаза оперировать не хочется, то лучшим выбором будет призматический прицел. Попробуем взглянуть на действительно интересные семейства призматиков.

Я ориентируюсь в первую очередь на такие параметры, как вес, габариты прицела и поле зрения. Если с весом и габаритами всё ясно, то вот поле зрения достойно более подробного изучения. Что такое поле зрения, оно же field of view? Всё очень просто: это часть пространства, наблюдаемая в оптическом приборе. Чем больше кратность, тем меньше поле зрения. Именно поэтому прицелы для дальней стрельбы делают в габаритах телескопа Хаббл, чтобы на высокой кратности захватывать больше пространства для вывода на окуляр. Возьмём для наглядной иллюстрации картинку с сайта SIG Sauer.

Шакальная картинка от SIG Sauer

Это важный параметр, потому что на призматических прицелах увеличение фиксировано (Elcan Specter в расчёт не берём) и чем больше поле зрения, тем шире отображаемая картинка. С большим полем зрения поиск и захват цели будет быстрее, а скорость при работе с карабином всегда в приоритете.

Поле зрения измеряется в градусах, потому что градус - угловая величина. 1 градус - это 60 угловых минут (уже знакомая тема, верно?). Вспоминаем, что 1 угловая минута (MOA) на 100 метров равняется 2,9089 см. Соответственно 1 градус на 100 метрах равняется 174,534 см. Округлим и будем считать в метрах, то есть 1 градус на 100 метрах равен 1,75 метра.

Это всё прикольно, но когда какие-нибудь говнюки из вортекса пишут вместо градусов что-то типа 23.3' @ 100 yds, то у меня начинает воспламеняться жопа. Это означает, что они пишут количество футов на 100 ярдов, нелюди. Как известно, 100 ярдов - это 91,44 метра. Хвала богам, есть конвертер, так что сравнивать буду в градусах.

Вортекс не любит градусы

Ну и последнее, что осталось - кратность. Кратность фиксирована, поэтому к такому вопросу нужно подойти с точки зрения концепции. 1x - это чисто замена коллиматора. 3x отличный номинал до 300 метров и такая кратность позволяет более-менее удобно работать до 100 метров. 5x позволяет уже лучше наблюдать цель на удалении, но для работы до 100 метров такая кратность избыточна и неудобна, что в принципе компенсируется коллиматором, установленным поверх самого призматика. Золотой серединой мне кажется старая добрая кратность 4x, как на ACOG 4x32 или ПСО-1. Не стоит забывать, что чем больше кратность, тем меньше поле зрения. В конце статьи я приведу сравнительную таблицу по всем этим параметрам.

Поехали выбирать между самыми интересными предложениями. Липерсы и прочие пиперсы с остальными китайскими ноунеймами в расчёт не берём, потому что прицел покупается для стрельбы, а не стояния в шкафу. Я решил остановиться на самых интересных прицелах.

VOMZ BREVIS BOMZH BEAVIS

Изначально я не хотел смотреть на BOMZH, но обзор был бы неполным без такого популярного говна. В РФ многие граждане обожают дешёвые, неудобные, ненадёжные изделия и если таким людям нужно выбрать призматический прицел, то компания ВОМЗ BOMZH спешит на помощь. Тут мы видим целую пачку моделей с кратностью 2,5x с диаметром линзы объектива 24 мм и один 4x с диаметром линзы объектива 30 мм.


Кратности 2,5x слишком много для замены калика, но слишком мало для полноценного прицела с увеличением (даже у магниферов кратность больше - 3x), поэтому для сравнения буду учитывать только версию 4x30. Прицельные сетки на версиях 2,5x почти все наркоманские и перегруженные, но одновременно бесполезные. Дальномер рассчитан на определение дистанции до девочек-полторашек:


Сетки на версию 4x вообще смешные - набор палочек, угольников и точек:




Взглянем на ACOG для бедных. Вроде дешёвый клон того самого акога. С полем зрения не очень ясно, но если значение 10,5 про метры, то получается поле зрения в 6 градусов.



Казалось бы, отличный выбор за свои деньги. Но как известно, скупой платит не просто дважды, а нон-стоп. Картинку Beavis выдаёт с желтизной, прицельные сетки перегруженные и бесполезные одновременно, подсветка очень часто выходит из строя. В отличии от китайцев, которые делают неплохие изделия, BOMZH часто ломается от настрела, сделан из плохих материалов, поэтому регулярно находится в пересылке для ремонта, если владелец конечно регулярно стреляет, а не высаживает пару пачек патронов в год. BOMZH не может даже использовать винты нормального класса прочности, подсовывает потребителю сыромятину при стоимости в районе 250$. У одного владельца был шестигранный винт, слизался и пришлось переделывать под прямой шлиц:



Опытный глаз уже заметил странное решение с выносом прицела назад относительно базы. Кстати о базе. BOMZH решил не использовать базу от Aimpoint, а запилил собственный велосипед.



Не тратьте на это деньги и время, купите лучше что-нибудь приличнее. Например вектор.

Vector Optics

Вектор потихоньку проникает на российский рынок и весьма забавно, что их продукция на голову выше хлипких высеров от BOMZH, а стоимость колышется в районе 200-250 американских долляров. За основу для копирования взяли линейку Vortex Spitfire, спиздив даже прицельную сетку AR-BDC4, немного подкрасив её и обозвав VEPS-MBR.

На выбор модели с 4x24 с креплением под калик и полем зрения 5,5 градусов, 3x18 с полем зрения 7,4 градуса, и 1x16 с полем обзор 14,5 градусов. Последний очень интересен с точки зрения замены коллиматора для обладателей проблем со зрением. В отличии от всё того же BOMZH, стёкла у Vector Optics чистые, картинку Paragon выдаёт приличную. Прицельная сетка минималистична, рассчитана на стрельбу прямым выстрелом, но при желании можно использовать дополнительные деления для стрельбы выносом.

AR-BDC4 от Vortex и VEPS-MBR от Vector

Пока что это семейство прицелов только начало поступать в РФ, но я думаю, что скоро ими будет наводнено любое стрельбище или магазины. Сначала так продвигали замену Aimpoint в виде продукции Holosun, а теперь Holosun будут заменять продукцией Vector Optics. Население нищает, милорд.



4x, 3x и 1x

На версию 4x можно напрямую установить коллиматорный прицел. На Алибабес версию 4x можно купить сразу в комплекте с фирменным коллиматором от Vector Optics, чтобы не заниматься подбором калика или переходников. Если же хочется купить калик отдельно, то вот футпринт под него:


Это семейство прицелов имеет стандарт крепления к базам типа Aimpoint Micro, что даёт большой простор при выборе нужного кронштейна. То есть при желании можно вообще купить кронштейн American Defence с быстросъёмом и он подойдёт:


О призматиках Vector Optics восторженно отзываются не только простые пацаны, но и уважаемые люди™, которым можно верить. Мне кажется, что при цене как за BOMZH, выбор в низком ценовом сегменте очевиден.

Vortex Optics

Сейчас у Vortex есть уже второе поколение призматических прицелов с увеличением, теперь они компактнее и круче. Есть версии 1x, 3x и 5x. Здесь можно остановиться и рассмотреть внимательнее их группу прицелов. На замену калика есть такой:

Vortex Spitfire AR

Прицельная сетка Vortex Spitfire AR

Дальше есть очень компактный и лёгкий 3x:

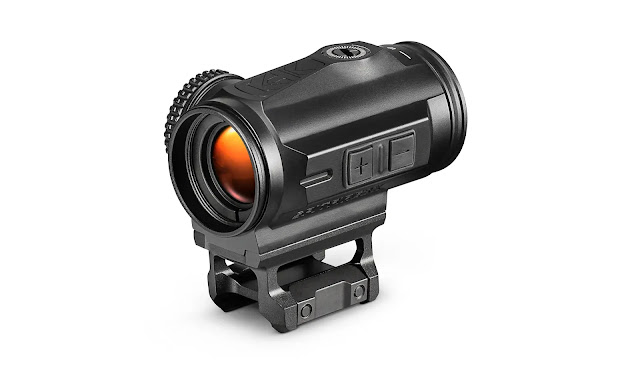

Vortex Spitfire HD Gen II 3x

Завершает их линейку 5x с возможностью крепления калика от того же вортекса:

Vortex Spitfire HD Gen II 5x

ТТХ

В этих прицелах очень много всего хорошего. Компактные габариты, приемлемое увеличение на любой чих с кристально чистыми стёклами, можно ставить сверху коллиматор на пятикратник, даже есть высокая и короткая нога под любую хотелку. Поле зрения в градусах у 3x - 7,2 градусов, у 5x - 4,4 градуса. Стандарт базы - Aimpoint Micro. Цена в РФ не особо радует, особенно если покупать версию 5х с коллиматором:



В принципе, поворотив носом, я уже начал открывать бюджет для сведения, но решил взглянуть на прицельную сетку подробнее, да и в целом полистал документацию. А прицельная сетка на 3x и 5x вот такая:



Подсветка подковы и центральной точки, есть не только мои любимые рисочки с дальномером, но и поправки на ветер или движущуюся цель. Прочитав документацию, я узнал, что эта сетка разработана для пуль весом 55 гран при скорости 960 м/с на вылете из ствола, а обнулять прицел нужно на 50 ярдов, нули будут на 50 и 220 ярдов. Поэтому я пошёл в калькулятор, смотреть как оно всё полетит с Сайги-МК со стволом 415 мм, в калибрах 5,45x39 и .223. 50 ярдов равняются 45,72 метрам, а 300 ярдов - 274 метрам. Ощутимой разницы между обнулением на 45 и 50 метров калькулятор не выдал.



У 5,45x39 я взял патроны HP 55 гран, FMJ в 60 и 65 гран:

HP 55 гран

FMJ 60 гран

FMJ 65 гран

Что-то не склеивается. Поигрался с нулями и патронами, удалось получить что-то вменяемое на 5,45x39 с пулей 60 гран. Кучные 65 гран привести к более менее-круглым значениям не вышло.

FMJ 60 гран с обнулением на 60 метров

С Сайгой-МК .223 похожая история:

FMJ 55 гран

FMJ 62 грана

Не густо. Проклятые ярды вместо метров, значения не очень круглые. Под АК, да ещё и в 5,45x39 на самом деле фиг добьёшься идеально круглых значений при обнулении прицела, ведь это другой патрон, а летит его пуля не из арочки. Но знаете, что я обнаружил? Сетка косит под дальномер, но дальномера тут нет. В документации нет никакого упоминания про классический дальномер в виде рисочек для плечей цели. Задаю дистанцию 300, делаю так, чтобы первая риска была на 300:



Для тех кто в танке, немного расскажу про дальномер. Смысл разной длины рисочек в том, что наведя риску на плечи цели и если эта риска совпадает, мы можем узнать примерную дистанцию, а если сетка откалибрована под используемый патрон, то сразу туда можно навалить. Чем дальше цель, тем она уже и тем короче риска на сетке. Такие сетки очень удобны и Vortex Spitfire под них всего лишь мимикрирует. Далеко ходить не надо, идём к SIG Sauer на сайт и открываем классику жанра - 556/762 Horseshoe dot:


У шкалы видим странные циферки, например 18"@300 yds. Это значит, что риска рассчитана на цель, шириной 18 дюймов на 300 ярдов. 18 дюймов - 45,72 см. Так, а сколько у нас в ширину мишени IPSC и №4?



Ага, 45 и 50 см. Идём в калькулятор, забиваем 300, 400 и 500 ярдов, смотрим:

300 ярдов

400 ярдов

500 ярдов

Прикольно, да? В метрах картина примерно та же, дальномер ведь приблизительный и для работы по грудной фигуре:

300 метров

400 метров

500 метров

А теперь мишень №4. Она шире мишени IPSC на 5 см. Забиваем 300, 400 и 500 метров:

300 метров

400 метров

500 метров

После этого небольшого исследования, желание брать Vortеx за такие деньги у меня отпало. С другой стороны, если не планируется стрельба дальше 300 метров, то можно не заморачиваться и просто лупить прямым выстрелом по центральной точке, наслаждаясь великолепным качеством стекла, чудесной светосилой и лёгким весом прицела, ведь промежуточная пуля летит как лазер:


Вот так вот дешёвый и лёгкий 5,45x39 FMJ 3,85 г передаёт привет миномётчикам с 366. Итог по вортексам простой: если денег не жалко, стрелять дальше 300 метров не требуется, то Spitfire смело можно брать.

Sig Sauer

Sig Sauer делает очень интересные вещи с очень интересным ценником. Призмачи у зига лежат в разделе с достаточно пафосным названием Battle Sights, этим маркетологи делают смелое заявление. Линейка называется BRAVO. Если версии 3x и 5x похожи, то вот BRAVO4 из этого трио выделяется. Дело в том, что BRAVO4 Battle Pack - это наследник огромного BRAVO4.


BRAVO3, не смотря на своё малое увеличение, тяжёлый и большой, как BRAVO5. У - унификация. Но сразу обращаем внимание на поле зрения в 10 градусов, что возможно оправдывает габариты и вес.


Посмотрим на BRAVO5. Вот характеристики:


Вес составляет 652 г против 292 г у вортекса. Почему такая гиря? Да потому что SIG решили превзойти конкурентов полем зрения. Маркетологи заявляют, что BRAVO5 имеет поле зрения на 42% больше, чем конкурентов. Вполне логично, ведь у Vortex Spitfire HD Gen II 5x диаметр линзы объектива составляет 25 мм против 32-ух мм от SIG. Если сравнивать с тем же Vortex Spitfire HD 5x, то выходит 4 градуса на Spitfire против 6 градусов на BRAVO5, то есть 7 метров против 10-ти на дистанции 100 метров. Ещё можно отметить цену деления клика на барабанах поправок - 0,5 MOA на SIG Sauer против 1 MOA на других прицелах такого уровня.

С весом беда, а вот поле зрения получилось очень жирное. Помимо гантельного веса, этот прицел ещё и большой. Взгляните, как он смотрится на тощей арочке:


BRAVO5 отличный выбор, но есть и минусы. Первый минус - версия с кратностью 3x при таком весе и габаритах, избыточна и может завлечь только полем зрения. Второй минус - версия 5x имеет большое увеличение, но на дистанциях до 100 метров оно тоже избыточно. На помощь приходят планки буратини на самом прицеле, на которые можно установить коллиматорный прицел. Беда только в том, что компактные калики в основном делаются для пистолетов и без крепежа под планку пикатини, соответственно вся эта история обрастает переходниками и будет сидеть очень высоко, а у нас тут расстояние от планки пикатини до оси прицеливания целых 1,535". То есть теоретически калик можно навесить, но тогда начинаются пляски с разной вкладкой или тратится время на смену позиции головы - это неудобно. Опять тут Vortex выигрывает. Прицел очень интересный, если не планируется с ним работать на дистанции ближе сотни метров, темповая стрельба не требуется и если нет погони за итоговым весом.

Теперь посмотрим на BRAVO4. Когда-то он выглядел так:



Уже тогда SIG решили выделиться фишкой с полем зрения, но не смотря на свой прикольный дизайн в стиле спартанского шлема, прицел вышел в свет просто монструозным:


Современная версия BRAVO4 претерпела существенные изменения, сохранив все свои достоинства и заимела дополнительные плюшки. Выглядит это теперь так:





Сперва стоит отметить, что это целый прицельный комплекс, потому что за 720 американских долляров, в комплекте идёт сам прицел BRAVO4, коллиматор ROMEOZero с прицельной маркой 3 MOA и защитной рамкой, а в нагрузку покупатель получает шестигранники, батарейки и откидные колпачки. Само собой - никаких кронштейнов покупать не надо - иди сразу монтируй на планку пикатини. Взглянем на ТТХ:


Увеличение 4x, линза объектива в 32 мм, цена деления 0,5 MOA, запас поправок в 110 MOA. Вес вместе с батарейками составляет 630 г вместе с тяжёлой батарейкой AA и коллиматором! Поле зрения - 7,5 градусов, а это больше, чем у вектора с 5,5-ю градусами и бомжом с 6-ю градусами. Напомню, SIG показывают это так:


В итоге получается самый настоящий прицельный комплекс за адекватный ценник, который работает сразу из коробки и не требует возни с выбором коллиматора и его установкой.

Кстати о коллиматоре, здесь он поставляется в виде модели SIG Sauer ROMEOZero 1x24 мм с прицельной маркой в 3 MOA. Весит 14 г, заявленное время работы в 20 000 часов с батарейкой CR1632.



Специально для ROMEOZero, в комплекте с BRAVO4 Battle Pack, идёт защитная рамка для этого маленького калика. Коллиматор устанавливается напрямую на BRAVO4 без планок пикатини.

К сожалению, крупные компании в РФ не возят продукцию SIG Sauer, поэтому доступ к таким прицелам не сиюминутный и надо тащить такие вещи через святых людей. Если Вам интересны такие граждане, то можете спросить их контакты у меня в гараже. Сам комплекс BRAVO4 в РФ обойдётся примерно в цену связки Vortex Spitfire HD Gen II c Vortex Viper/Venom, если не дешевле:)

Сравнительная таблица

Я запилил сравнительную таблицу с ключевыми параметрами для описанных мной прицелов. Некоторых ТТХ производители не написали, так что пришлось порыскать в интернете.

ПрицелКратностьПоле зренияEye reliefВысота прицельной линииЦена кликаВес без батарейкиДлинаЦена
ВОМЗ Пилад 4х30 LFO4x6°70-75 мм? мм0,5 MOA460 г163 мм≈345$
Vector Optics Paragon 4x244x5,5°67,5 мм36 мм (1,41")1 MOA250 г84 мм250$
Vector Optics Paragon 3x183x7,4°67.5 мм36 мм (1,41")1 MOA225 г77 мм230$
Vector Optics Paragon 1x161x14,5°76 мм36 мм (1,41")1 MOA225 г77 мм200$
Vortex Spitfire AR 1x1x15°97 мм? мм0,5 MOA317 г109 мм350$
Vortex Spitfire HD GEN II 3x3x7,2°67 ммзависит от базы1 MOA255 г76 мм550$
Vortex Spitfire HD GEN II 5x5x4,4°69 ммзависит от базы1 MOA292 г92 мм650$
SIG Sauer BRAVO33x10°89 мм38,9 мм (1,535")0,5 MOA624 г164 мм423$
SIG Sauer BRAVO55x6°60 мм38,9 мм (1,535")0,5 MOA652 г164 мм423$
SIG Sauer BRAVO4 Battle Pack4x/1x7,5°60 мм38,9 мм (1,535")0,5 MOA584 г147 мм720$

Заключение

Призматические прицелы успешно могут заменить коллиматор у обладателей проблем со зрением и подойдут на замену LPVO, если последние кажутся избыточными. Такой прицельный комплекс позволит с лёгкостью захватывать и поражать грудную фигуру до 300 или 500 метров в зависимости от выбранной кратности, но в то же время не заставляя устанавливать на карабин гирю, попутно опустошая бюджет. Просто, легко и удобно, в принципе стрельба из карабина такой и должна быть.

На этом всё. Берегите себя и своих близких, выбирайте хорошие прицелы.
