Релоад. Система сборки патронов Lee Load-Master. Капсюляция прессом + решение проблем с капсюляцией.

Дядя Валера давно всем даёт важный совет: "Метите всё с полок!". Этот подход оказался правильным. Мне удалось влезть в закупку и в свои очумелые ручки я заполучил множество барахла, которое не получится достать в РФ. И успел я всё это заказать прямо перед началом замеса. В этой статье речь пойдёт про капсюляцию прессом Lee Load-Master.

Как капсюлировать прессом Lee Load-Master?

Из коробки, в своём голом виде, Load-Master не умеет капсюлировать. Lee позиционирует свои прогрессивные прессы как готовый набор под конкретный калибр: в коробке будет специальный комплект матриц, дозатор и многое другое. Если в комплекте к прессу не прилагается капсюлятор (например коробка с голым Load-Master без ништяков), то его нужно покупать отдельно. Именно это я и сделал, а точнее купил сразу два для разных форм-факторов капсюлей - малый и большой. Выглядят они вот так:

Для больших капсюлей

Для малых капсюлей

Напомню, что капсюляция гильз стран запада сильно отличается от орковских методов. Помимо использования капсюлей системы Боксера, на западе кнопки имеют другие размеры и глубину посадки. Поэтому связываясь с импортным оборудованием для релоада, нужно всегда учитывать эти особенности.

Капсюляторы были оплачены в начале февраля, а приехали они (хорошо хоть приехали) уже в середине марта. Покупал эти капсюляторы больше из интереса, так как капсюлирую я вручную с помощью капсюлятора Lyman E-ZEE Prime. Очень возможно, что я запрыгнул в последний вагон уходящего поезда и больше таких штук в РФ не будет.

Первый взгляд

Сперва стоит отметить, что омэриканцы вместо двух капсюляторов разных форм-факторов тупо положили в коробку два large-варианта. К счастью, large-версия отлично работает с капсюлями системы Бердана для 345ТК и 366 ТКМ. Для 345ТК пришлось немного полирнуть пин, так как он застревал в гильзе. Зная, что придётся пилить продукцию Lee, я заказал ещё пару пинов - маленький и большой + две запасные пружины. Неприятно конечно, ну и фиг с ним.

Поставляются капсюляторы вот в таких странных коробках. Боксы не очень подходят, скорее всего это связано со старыми моделями капсюляторов с круглым бункером.


Внутри напоминание про 45-ый калибр, руководство пользователя, лоток подачи в сборе, пин с пружиной, стандартный бункер для кнопок. Бункер используется в подавателе капсюлей в однодырчатых, турельных прессах и в одном прогрессивном Auto Breech Lock Pro. В бункер влазит около сотни кнопок.


Лоток состоит из четырёх пластиковых деталей, двух винтов и резиновой прокладки.




Пин стальной, с ржавчиной. Сталь у Lee хорошая, пусть и выглядит всё это не очень красиво. К пину идёт в комплекте пружинка - крайне важная штука. Лучше купить их в запас и не уродовать.


Никакой магии на первый взгляд нет, но это так кажется до установки в пресс.

Установка набора для капсюляции

Немного документации

Часть механизмов для капсюляции уже интегрирована в Load-Master. В carrier'e есть отверстие для пина из набора капсюлятора и уже установлен рычаг (rocker). Rocker взаимодействует с наноболтом 1/4-20X1 3/4 Hex Cap, который отвечает за глубину посадки капсюля. Перед установкой надо снять шелл плейт.

Для начала берём пин, вставляем в него пружинку. Дальше медленно и осторожно закидываем всё это дело в отверстие carrier'a. Спешить не стоит, пружинка может улететь. Немного шурудим и оно встаёт как надо.


Немного ослабляем винт, удерживающий белую качельку подавателя, чтобы качелька могла двигаться.


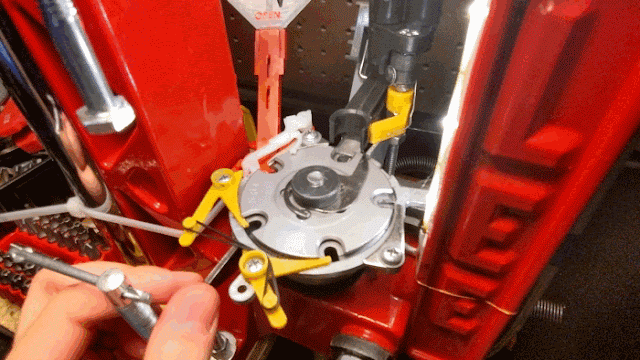

Теперь хватаем сам подаватель капсюлей без бункера и аккуратно вставляем в паз. Для этого надо ослабить винт рядом находящегося case retainer'а и повернуть его. Пружинка должна встать по центру, для неё в гнезде лотка есть маленькая пимпочка. Главный принцип - никаких усилий без необходимости. Лучше триста раз проверить, что всё заходит нормально, чем сломать устройство.



Осторожно укладываем шелл плейт. Вставляем гильзу в шелл плейт, придвигаем case retainer к гильзе максимально плотно и туго затягиваем. Крайне важно обеспечить стабильное положение case retainer'а, иначе будут частые задержки, а устранять их будет муторно и долго.


Теперь надо тщательно проверить работу всей системы капсюляции и при малейшем сопротивлении при подъёме/опускании рычага нужно остановиться, а после проверить, что может мешать движению.

Как работает капсюляция прессом Load-Master

После проверки хода рычага пресса, можно приступать к разбору схемы работы капсюлятора. Одеваем защитные очки (у меня два глаза, терять их не хочу), засыпаем кнопки в бункер фольгой/бумажкой вверх, ставим защёлку в положение Lock. На протяжении всей работы с кнопками очки снимать нельзя!

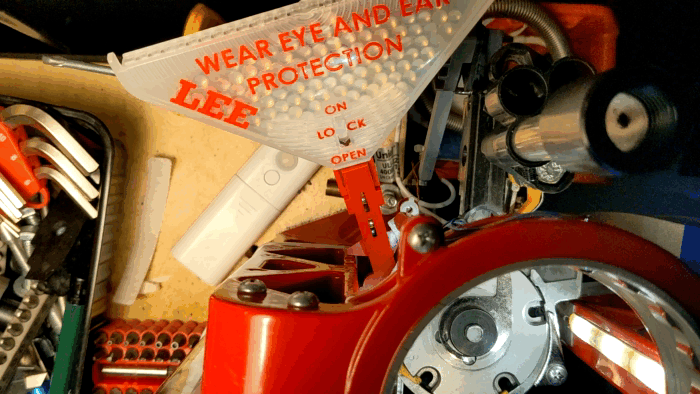

Вставляем бункер в лоток, защёлку бункера пока не трогаем. Щель на фото - норма, бункер немного болтается в лотке. Если надо, то можете допилить всю эту кутерьму, а мне и так пойдёт.


Плавно поднимаем шток, пин под воздействием rocker'а должен подниматься и попадать в щель шелл плейта. Визуально нужно контролировать процесс.

Rocker подпружинен и давит на пин

Болт давит на rocker

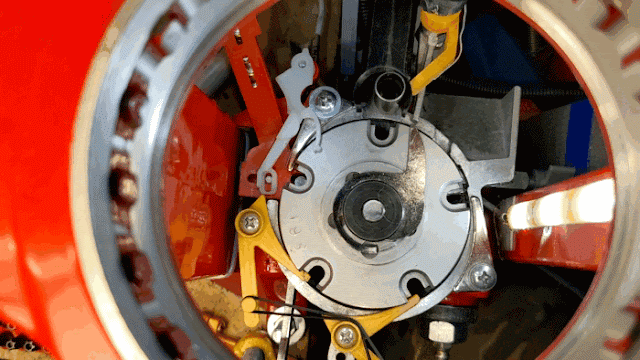

Система индексации поворачивает шелл плейт в нужное положение при подъёме штока

Шелл плейт 9x19 пришлось растачивать для работы с капсюлями системы Бердана, которые запрессовываются в гильзы 345ТК (обрезки 5,45x39). Делается это алмазными шарошками и гравёром. Ничего сложного.

Делаем отверстия шире

Если пин поднимается нормально и не заедает, то начинаем крутить наноболт. Чем больше болт выкручиваем, тем глубже пин заходит в капсюльное гнездо гильзы. Вспоминаем необходимую глубину посадки капсюля под свой калибр. В 366 0,2 мм, в 345 0,5 мм.

Крути болт, затягиваем гайкой

После первичной настройки глубины посадки капсюля и проверки хода пина, можно перевести бункер в состояние On. Делаем три щелчка пальцами по бункеру, чтобы кнопки пошли в лоток подачи (прорези позволяют мониторить наличие кнопок). Теперь внимательно следим за лотком подачи и поднимаем шток.

Кнопки на месте

Вот эти вот пимпочки - не наплывы краски, а конструктивная особенность пресса. Они трсяут лоток два раза при подъёме и два раза при опускании штока, то есть по сути имитируют щелбаны по бункеру. Надо отдать должное Ork Lee Precision: из-за нищенского ценового сегмента, инженеры компании находят простые и надёжные решения.



Теперь всё внимание переводим на белую качельку. При поднятии штока, игла primer wedge bar на прессе, давит на вот этот участок качельки и качелька сдвигается в ближнее (к гильзе) положение, отправляя кнопку на пин. К концу подъёма штока пин с кнопкой устремляется в капсюльное гнездо гильзы.

Primer wedge bar

Игла давит на качельку, заставляя её подать кнопку на пин

Наглядно

При опускании штока нужно достаточно резко (без фанатизма) стукнуть рычагом пресса по indexer'у, чтобы повернуть шелл плейт. Гильза давит на этот участок белой качельки и качелька сдвигается в дальнее положение, позволяя упасть новой кнопке.

При повороте шелл плейта, гильза давит на усик и сдвигает качельку

Гильза сдвигает качельку в дальнее положение

Итого по порядку работы капсюлятора:
  1. подъём штока - трясучка лотка для подачи новых кнопок;
  2. primer wedge bar толкает качельку в ближнее положение, качелька толкает кнопку на пин;
  3. максимальное поднятии штока - кнопка запрессовывается в капсюльное гнездо гильзы давлением rocker'а на пин;
  4. опускание штока - происходит трясучка лотка для подачи новых кнопок;
  5. поворот шелл плейта - гильза уводит качельку в дальнее положение, позволяя упасть кнопке для повторения цикла.

Проблемы и решения

Из-за низшего ценового сегмента, Lee приходится делать многие изделия максимально сопливо и просто. Если простоту можно уважать и ценить, то вот хрупкость весьма огорчает. Хлипкость некоторых деталей, Lee компенсирует широким набором ЗИПа, при чём иногда бесплатного. Да-да, заказав на их официальном сайте набор железок и пластмассок для своих двух прессов, я долго не мог понять, почему часть позиций оказалась ценой в 0$, а некоторых добавили в корзину больше, чем я тыкал. То есть берёшь решение Lee - берёшь ЗИП в запас. Оно может и не сломаться, но с учётом мирового замеса я бы не рассчитывал на поставки драгоценных побрякушек.

К чему я это пишу? Главная проблема капсюлятора Lee в его хлипкости. Дело в том, что капсюляция предполагает нагрузки на устройства, ведь процесс выполняется на прессе. А у нас тут горстка пластмассок и стальной пин взаимодействуют с нефиговым давлением, которое почти не ощущается тактильно при работе с рычагом. Поэтому при покупке капсюлятора нужно озаботится созданием запаса запчастей или купить второй комплект на подстраховку. Список зипа под large вариант здесь. Далее список сложностей, которые могут возникнуть при работе с капсюлятором. Использовались кнопки КВ-26Н и KV-7,62N.

Цветовая индикация решения проблемы:
  • решение не найдено;
  • решено не до конца;
  • решение найдено и обкатывается/решение найдено и поставлено в очередь на установку;
  • проблема решена, метод работает.

Застревание пина в гильзе

Large пин слегка толстоват для капсюльного отверстия в гильзе 5,45x39 (345ТК), поэтому он может там застрять. Решается просто - немного обрабатываем пин на полировальном круге для уменьшения его диаметра. Даже если всё ок, то могут попасться гильзы с очень узким капсюльным гнездом. В случае с такими гильзами, пин можно ещё немножечко полирнуть.

Стоит отметить, что из гильз 345ТК крайне редко попадаются образцы с очень узким капсюльным гнездом и пин в них всё равно может застрять даже после полировки. Rocker и пин не связаны друг с другом и поэтому пин может остаться в гильзе, а rocker уйти в исходное положение. В таком случае надо поднять rocker, нажав на него, и покрутить гильзу. Пин упадёт в слот в правильном положении.

Капсюль застревает в шелл плейте

Перед началом работы нужно проверить, лезет ли капсюль в проточки шелл плейта. При необходимости растачивается алмазными шарошками в дремеле. Никаких застреваний быть не должно, но и до болтанки доводить нельзя.

Гильза несоосна пину

Бывает так, что капсюль при поднятии его пином, несоосен отверстию в гильзе и его зажёвывает при посадке. Для решения это проблемы надо смотреть в сторону case reatiner'а, он может разболтаться и перестаёт в таком случае прижимать гильзу. Лечится только хорошей затяжкой винта, фиксирующего case retainer на слоте капсюлятора. Если ты у мамы инженер, то можешь смоделить эту деталь, чтобы она держалась на резинке, как вот эти case retainer'ы.

Слайдер не заталкивает гильзу в шелл плейт

Может быть так, что после установки капсюлятора, некоторые гильзы не будут запихиваться в шелл плейт слайдером. Это связано поднятием шелл плейта пластиковым корпусом капсюлятора. То есть шелл плейт перекашивает из-за подъёма со стороны капсюлятора. Для исправления этого косяка нужно закрутить knurled shell plate nut максимально туго и ослабить совсем чуть-чуть, чтобы индексирование шелл плейта проходило нормально. Не забываем про смазку, что надо смазывать и чем это делать, я писал здесь.

Кнопки не подаются в участок с белой качелькой

Когда бункер с кнопками заканчивается, то нет вышестоящих кнопок, которые давили бы на нижние. Лучше всего сыпать кнопки с запасом, лишнее можно ссыпать после сборки патронов. Ещё проблема может быть вызвана слишком сильно затянутым винтом на лотке - в таком случае просто нужно поиграться с этим винтом и ослабить его до устранения неисправности.

Кнопки не лезут из бункера в лоток подачи

Качество литья у Lee хреновое, поэтому перед работой с кнопками надо проверить, легко ли они выпадают из бункера. Напильник и шарошки в помощь.

Глубина посадки капсюля изменилась

После настройки и тестирования, глубина посадки может измениться. Причина проста - гайка knurled shell plate nut из-за вибраций раскрутилась и шелл плейт начал гулять. Периодически надо проверять положение этой гайки или можно попробовать её чем-нибудь зафиксировать.

Капсюлятор жуёт или теряет кнопки при капсюлировании

Это самая злая проблема Load-Master. Проблема с кучей возможных причин. Главная причина кроется в шате гильзы из-за допусков шелл плейта.

Шелл плейты Lee Precision мультикалиберны, например 19S подходит для 9x19 Luger, 40 S&W, 38 Super и к многим другим калибрам. Он подходит даже для гильз 5,45x39 (345ТК)! Обратная сторона такой медали - гильза может болтаться. И если в хорошую матрицу с фасками гильза всё равно попадёт, то в моменте посадки капсюля гильза должна быть максимально зафиксирована. Если гильза болтается, то капсюль может податься в неё под углом, а дальше зацепиться за донце. Всё это осложняется гильзами техкрима с утилизации, где какой-нибудь старый советский завод почти не снимал фаску у границ капсюльного гнезда.

Проанализировав опыт американских релодырей, я обнаружил, что второй слот барабана под матрицы, у амеров занят фулл сайз матрицей. Первый - декап, второй - фулл сайз. Как известно,  фулл сайз матрицы обычно используют с декапсюлирущим расширяющим штоком, чтобы сайзить, декапить и расширять одновременно, но на прогрессивных прессах декапсюляция обычно выполняется отдельной матрицей. Всё это сделано не для понтов, просто фулл сайз матрица на втором слоте барабана выполняет дополнительную функцию фиксации гильзы при капсюлировании.

Так как при сборке патронов со стальной гильзой, фулл сайз надо убирать из-за чрезмерной нагрузки на пресс, то эту самую матрицу можно вкрутить на пол шишечки, чтобы она накрывала только район дульца гильзы. Количество проблем с позиционированием гильзы при капсюляции резко сократится, можете попробовать.

Декап - фулл сайз - расширительно-засыпная - посадочная - кримповочная

Заключение

После небольшого изучения работы капсюлятора в Load-Master и последовательного устранения косяков, процесс капсюляции пошёл на ура. Теперь капсюляцию я интегрировал в этап сборки, что будет экономить мне кучу времени и сил. Для установки кнопки, надо давить на шток вниз, а не от себя, что очень удобно, а наноболт позволяет регулировать глубину посадки. Наполнение бункера занимает не более 30 секунд, потому что я просто переворачиваю упаковку кнопок на разложенный бункер. Невероятно ценное приобретение за 25 долларов. Таким образом объект энтузиазма превратился в невероятно мощный инструмент экономии сил и времени.

На этом всё. Берегите себя и своих близких, работайте с капсюлями в защитных очках. Удачи.
