Релоад. Система сборки патронов Lee Load-Master. Подаватель гильз Dillon Precision.

Прогрессивный пресс Lee Load-Master у меня есть, пришло время раскрывать его потенциал. Эта статья про настоящий механизированный подаватель гильз, а не костыль от Lee.

Как выглядит подаватель гильз Lee

Подаватель гильз Lee выглядит так:

Он вмещает около 50-ти гильз формата small-rifle, то есть промежуточных калибров. После каждых 50-ти собранных промежуточных патронов на Load-Master, нужно вставать, засыпать по чуть-чуть гильзы в тарелку и трясти всю конструкцию. Это очень муторно и отнимает время. Пистолетных гильз влазит около сотни, что немного удобнее.

Среднее время засыпки - 1 минута. 750 промежуточных гильз - 15 минут времени на засыпку. Засыпка сбивает ритм и концентрацию, а ещё гильзы могут упасть не той стороной, что приводит к задержкам и тратам времени на их устранение.

Поэтому в планах было организовать подаватель гильз и пуль. Начинать естественно нужно с гильз, пули и так быстро можно подсовывать ручками. Как бонус - можно поставить счётчик с оптическим датчиком и легко считать гильзы.

Как выглядит нормальный подаватель гильз?

Нормальный подаватель гильз - это по сути ёмкость, этакое ведро, где под углом крутится диск с вырезами. Засыпаем в ведро гильзы, диск крутится и в прорези диска эти самые гильзы и попадают. Дальше диск поднимает гильзы наверх, где стоящие неправильно гильзы сбрасываются в пучину обратно вниз с помощью различных приспособлений.

Гильза из этого ведра попадает в трубку, которая подсоединена к прессу. Диск приводится в действие с помощью мотора, а в дополнение к нему устанавливают датчики автоотключения мотора при заполнении трубки подачи гильз и защита от заклинивания. Бывает так, что гильза заклинит систему и чтобы не сжечь мотор, система останавливается или диск просто прокручивается. Вот такая вот простая технология. Засыпал, включил и начал собирать.

Какие есть варианты

DIY

Варианты есть самопальные и коммерческие. В первую очередь я обратился к самопальным, ведь ork technology мне очень нравится. Итак, вот самый популярный Open Bullet & Case Feeder:

Вот что нужно для самодельного подавателя гильз:

• рама - можно запилить из профиля;
• набор частей, напечатанных на 3D принтере;
• мотор JGY370;
• датчик uxcell LJC12A3-A-Z/BY 5mm Capacitance Proximity Sensor Switch PNP NO DC 3-36V 200mA;
• крепёж;
• различные контроллеры и блок питания.

Первое с чем я столкнулся - полное отсутствие мануалов в рунете. Mark Lazarus сделал себе такой подаватель гильз, обозвал своей интеллектуальной собственностью и делиться чертежами отказался.

Немного поспрашивав уважаемых людей, я прикинул список необходимых железок. Следующим этапом было выяснение стоимости и затрат времени на создание такого подавателя гильз. К сожалению, печать всего такого DIY комплекта запчастей обошлась бы мне в 8-10 тысяч рубасов (на декабрь 2021 года) у знакомого мастера и это без лютой наценки. По времени это заняло бы это неделю печати на одном принтере. Коммерсы так вообще берут по 15-17 рублей за 1 грамм печати. В добавок, к этому прибавился бы геморрой с подбором электроники и отсутствие у меня опыта работы с электрикой. Очевидно, что с учётом китайского нового года, я бы такое устройство не запустил к новому тёплому стрелковому сезону.

Схема распределительной коробки

Ну и главный минус - небольшой размер самого ведра. Оно неплохо подходит для пистолетных гильз, а меня в первую очередь интересует промежуточный и винтовочный формат. Печать ещё большего изделия серьёзно увеличила бы итоговую стоимость подавателя гильз и приблизилась бы к коммерческим вариантам от именитых производителей, а то и вовсе вся эта затея вышла дороже. Поэтому не обладая 3D-принтером и каким-то небольшим опытом работы с электроникой, лучше за такое не браться.

Ещё вариант - нарезать всё на лазерном ЧПУ, а стенку сделать из листа ABS пластика. Но это уже проектирование с нуля и другой уровень.

Dillon XL 750 & XL 650 CASEFEEDER

Именитая компания продаёт свои наборы как комплексные решения для сборки патронов. Одна из опций при выборе релоад-станции - добавка к комплекту reloading machine их фирменного подавателя гильз. Чтобы прикинуть масштаб, просто представьте себе его серую тарелку диаметром в 300 мм.

Dillon XL750 с полным фаршем

Загнивающий запад

Стоит немалых денег и я прекрасно понимаю почему. Эти огромные пластиковые детали изготавливаются с помощью термопласт-автомата, а для него нужны здоровенные пресс-формы, изготовленные с помощью точных ЧПУ-фрезеров. Из электроники используются железки из Китая.

Плюсы такого ведра:

• проверенная временем надёжная конструкция;
• гарантия на электронику 1 год, в случае поломок бесплатно высылают ЗИП;
• пожизненная гарантия на механические части, бесплатно высылают ЗИП;
• плейты для всех форм-факторов гильз: пистолетных, промежуточных, винтовочных и винтовочных магнумов;
• имеется механический датчик заполнения трубки с гильзами, при его срабатывании плейт перестаёт крутится;
• защита от заклинивания, чтобы не сжечь мотор - в случае застревания гильзы, плейт просто прокручивается;
• множество аксессуаров;
• регулятор оборотов.

Минусы тоже есть:

• у эстонцев продаётся без плейтов, их надо покупать отдельно;

• нет шланга для сброса гильз в комплекте, так как релоад-станции Dillon используют жёсткую пластиковую трубку, которая идёт сразу в комплекте с прессом;
• нет крепления для ведра, оно уже входит в комплект к прессу.

Я своими глазами и руками вживую оценил качество и функциональность такого подавателя гильз, но к сожалению он идёт как опция для релоад-машины Dillon, так что крепление и связь подаватель с прессом придётся колхозить федучить.

Mark 7

Относительно молодая компания Mark 7, начинавшая как производитель дополнений и улучшений для машин Dillon, сейчас производит полностью автоматизированные станции с автоприводом для сборки патронов не только домашнего, но и промышленного уровня. Сначала они использовали подаватель гильз Dillon, потом частично скопировали его конструкцию и это стало выглядеть вот так:

Мини-бочка на ведре - подаватель пуль

Сейчас это ведро переделали и оно выглядит вот так:

Если у Вас есть какой-то опыт в производстве и работе с пластиком, то сразу можно подметить принципиальное отличие от подавателя гильз Dillon: у Mark 7 нет огромного цельно отлитого ведра. То есть эти ребятки применили smekalka, чтобы удешевить и упростить конструкцию, а именно сделать её сборной из доступных комплектующих, которые намного дешевле в производстве. То есть нарезаем на лазере пласты, скрепляем их, а сверху обтягиваем нарезанным листом ABS-пластика. Дальше дело за блоком электроники.

Такой подаватель гильз легко можно будет скопировать и при желании продавать страждущим. Теперь взглянем на комплектацию:

Комплектация подавателя Mark 7

В наборе составная рама из профиля, пружинные шланги, один плейт, ведро и кабель питания как для компуктеров.

Плюсы у ведра Mark 7 такие:

• составная конструкция, позволяющая её скопировать;
• один плейт в комплекте;
• цена у эстонцев будет ниже Dillon и это даже с учётом наличия плейта, рамы и пружинных шлангов;
• фотодатчик переполнения трубки вместо механического датчика Dillon;
• пружинные шланги;
• двухэлементная рама из гнутого профиля;
• питание от комплюктерного кабеля;
• регулятор оборотов;
• защита от заклинивания, чтобы не сжечь мотор - в случае застревания гильзы плейт просто прокручивается;
• кнопка реверса для движения плейта в обратную сторону (чтобы не лезть наверх и не убирать застрявшую гильзу вручную);
• окошко для удобства наблюдения за количеством гильз и для их быстрого извлечения.

Из минусов есть ругань от потребителей и отсутствие таких вёдер в Европе.

Остальные подаватели

Вёдра других производителей возле РФ я не нашёл в продаже. В РФ же какие-то очень жадные продаваны толкают ведро Dillon за 60+ тысяч без крепежа, шлангов и плейтов. Пусть сами себе продают.

Сами пусть у себя покупают за такие деньги

Итоговый выбор

А выбора особо нет. К эстонцам приехал Mark 7 и его сразу купили. Поэтому я решил не ебать мозги изобретать велосипед и заказать проверенный временем Dillon. К нему добавил плейт small rifle, два вида пружинных шлангов DAA, а для женского 345ТК заказал вот такую новую модель плейта от DAA. Она заменяет оба плейта Dillon для пистолетного форм-фактора.

Распаковка, первый взгляд

Вот такая компактная коробка. Внутри хорошо упакованные ведро и набор блока питания.

Упаковано просто замечательно и под плёнкой не пенопласт

Блок питания имеет много вилок. Сам он на 24V.

Блок питания с набором вилок под любой стандарт

Пакетик с мегашайбой, которая зовётся space washer и винт стопора трубы (ведро ставится на трубу).

Плейт не гнется, добротно отлит.

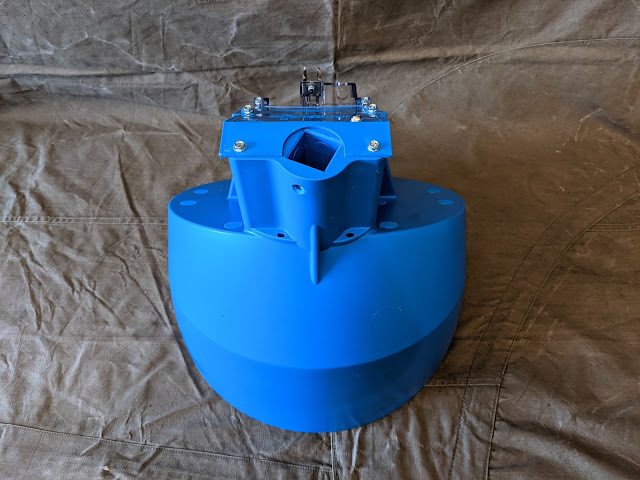

Ведро не хлипкое, на первый взгляд кажется весьма прочным из-за толстых стенок.

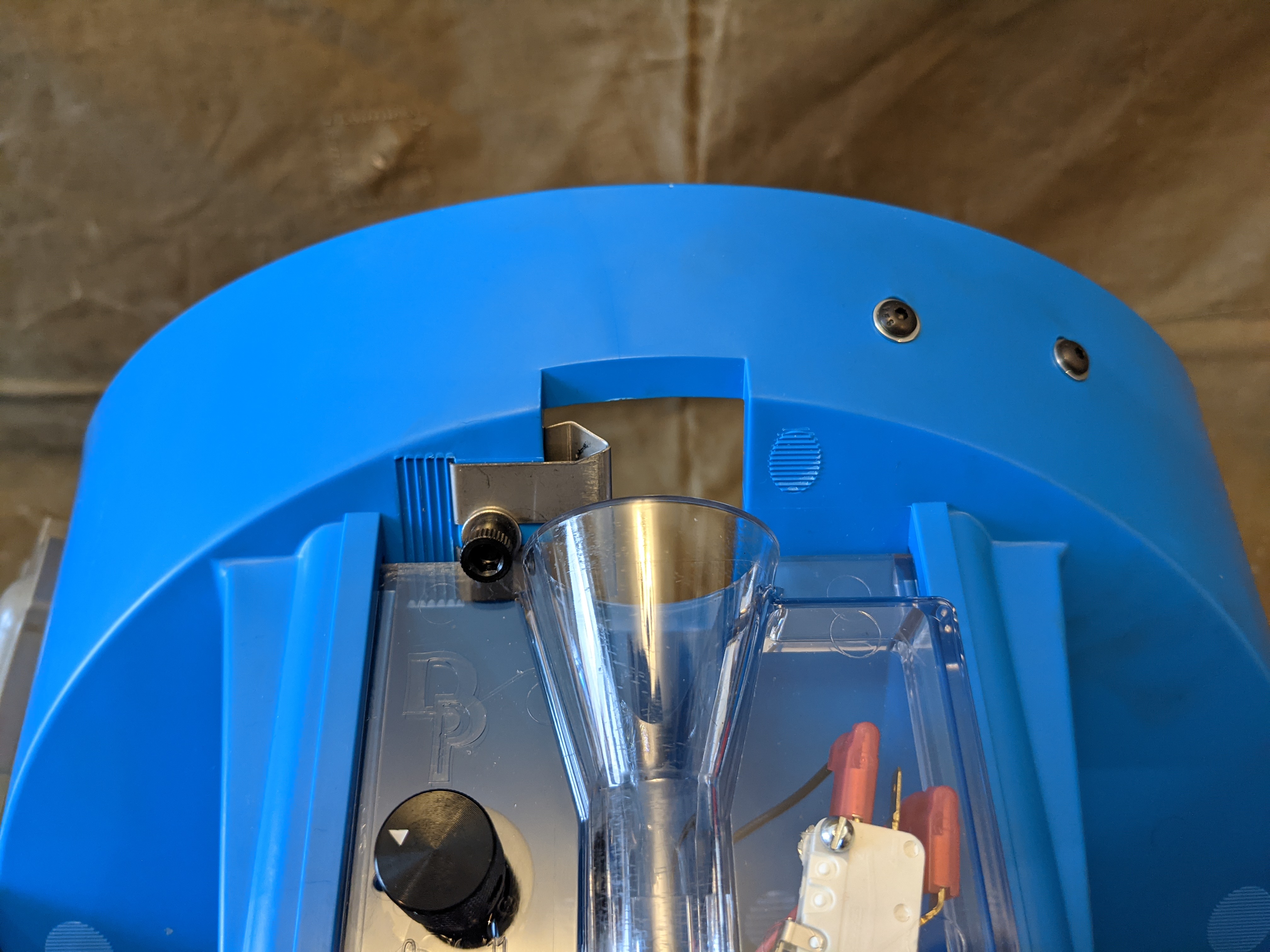

Взглянем детальнее на ведро. Вот органы управления и датчик переполнения. Кнопка вкл/выкл, регулятор скорости вращения плейта и в трубке пластинка с нажимным датчиком, который останавливает мотор в случае переполнения трубки подачи.

Возле квадратного отверстия есть гнездо для штекера блока питания

Датчик имеет пластинку, перекрывающую трубку

Вот это шторка регулирует размер окна для выпадения гильз. Винт имеет насечки и шестигранный шлиц, но метрический шестигранник сюда не пойдёт. У шторки шесть делений и настраивать её нужно согласно официальной таблице, про это дальше.

Стальная шторка у воронки настраивается под нужный калибр

Вот этот уголок внутри ведра нужен для сброса неправильно уложенных гильз при подъёме. Называется эта штука deflector.

Дефлектор - синий уголок

На дне ведра есть два отверстия для выхода мусора. Можно купить небольшой сборник за много денег, чтобы говно сыпалось в него. Или можно распечатать на тридэ принтере аналог.

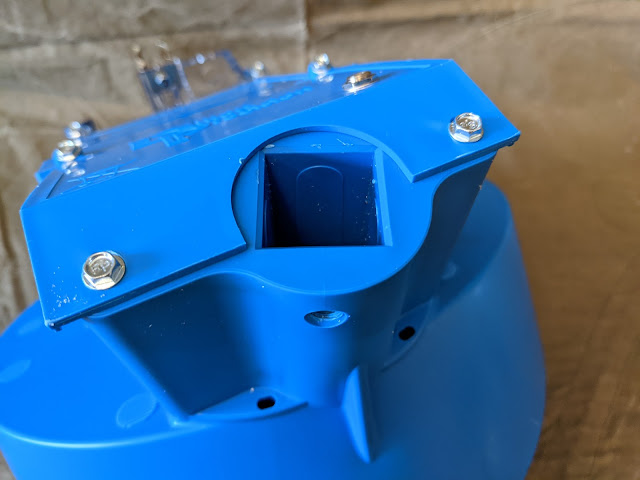

Вот это квадратное отверстие для установки на трубу или квадратный профиль. Внутри стальная вставка с резьбой, винт для этого дела лежит в пакете с space washer. То есть просто насаживаем ведро, завинчиваем винт и вся конструкция держится.

Схема

Вот вырезка из документации к машине Dillon XL750. Я буду использовать официальные термины, чтобы избегать формулировок типа "эта пиздюлина" или "железка". Качество картинок поганое, но разобраться можно.

Подготовка к запуску

В России не принято чистить оружие, смывать консервационную смазку и уж тем более читать руководство. Но я документацию читаю и вам всем советую. Чтение документации позволяет хотя бы не сломать устройство своими очумелыми ручками.

В комплекте с ведром идёт цветная инструкция с картинками. Крайне понятно и доступно сделанный мануал, мне нравится.

Больше всего внимания стоит уделить установке плейта. На некоторых калибрах плейт нужно устанавливать с мегашайбой space washer. Открываем таблицу и смотрим свой калибр. В Моём случае с плейтом small rifle и калибром 366 эта шайба не нужна. Необходимость в этой шайбе помечена звёздочкой.

Необходимость в space washer обозначена звёздочкой

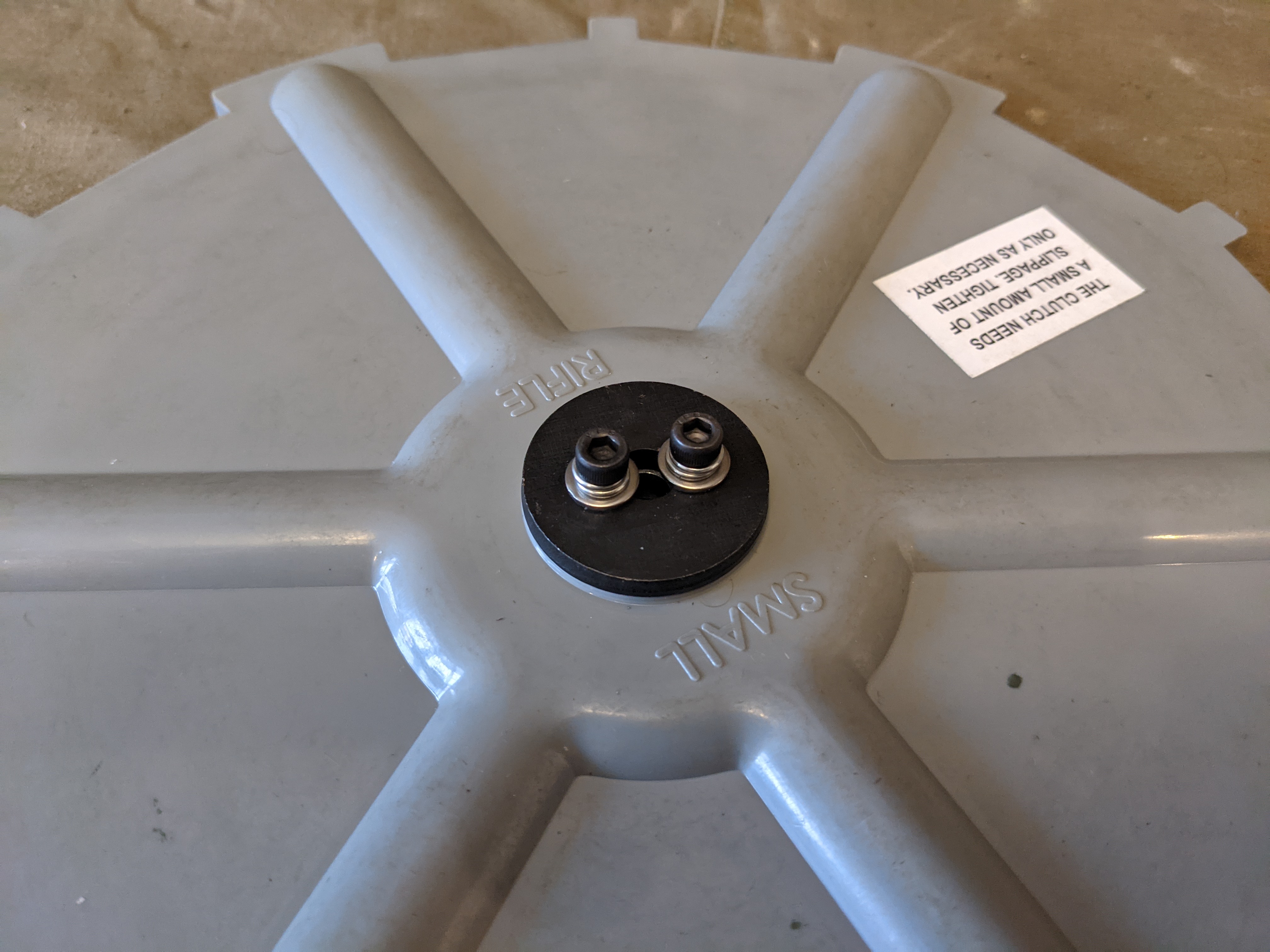

Дальше нужно крутить шестигранные винты на самом плейте, для достижения нужного натяжения. Смысл этой регулировки в том, чтобы ось прокручивались, если плейт застопорится. Иначе можно сжечь мотор.

Вот эти два винта регулируют натяжение

После регулировки просто накидываем плейт на ось мотора и крутим диск, пока плейт не встанет на место.

Теперь нужно подключить блок питания. Ищем нужную вилку, вставляем в блок. Втыкаем в розетку блок питания, штекер подключаем к ведру.

Пробуем включить, покрутить регулятор оборотов. У меня при включении мотор не заработал. Это известная проблема и это явно косяк сборки. Ещё при первом осмотре ведра, я заметил через щель странное положение коннектора на плате. Выкручиваем винты, снимаем крышку и надавливаем на коннекторы до упора. Теперь работает.

Протыкиваем коннекторы

Тестовый запуск и засыпка гильз.

Врубаем эту эльдарскую электронику в сеть мекбоя, нажимаем кнопку включения и крутим регулятор оборотов. Если плейт крутится, то всё ок. Если прокручивается ось - надо подзатянуть винты на плейте.

Дальше закидываем гильзы. Если ось плейта прокручивается, то продолжаем подтягивать винты. Смысл в том, чтобы создать достаточно натяжение для работы плейта, но и оставить возможность прокручивания оси в случае застревания гильзы в механизме. Бывает, что гильза при движении выпадает из окна выброса, но не успевает покинуть ведро и в таком случае её зажимает плейт. Это задержка и они бывают на длинных гильзах. К счастью, это происходит не часто. В таком случае ось прокручивается, но надо устранять задержку. Для стабильной работы требуется настроить размер окна выброса гильз и скорость вращения плейта. Именно для этого у Mark 7 есть кнопка reverse, заставляющая крутануться плейт в обратную сторону и дать упасть гильзе.

Если плейт работает, а при клине ось прокручивается - всё ок

Немного поигравшись и проверив работу волшебного ведёрка, можно приступать к установке и сращиванию этого чуда с прессом.

Установка

После небольшого баловства, можно устанавливать ведро рядом с прессом. Я планирую не только подавать гильзы в пресс, но и просто использовать ведро как счётчик, присобачив туда табло и датчик. То есть закидал туда гору гильз, включил счётчик и пошёл пить пиво чай, а гильзы будут считаться сами. Диллоновское ведро устанавливается на трубу или профиль. Вот так это выглядит в оригинале:

Красиво живут!

Это вам не ork technology

У меня пресс от Lee, сверлить я его не собираюсь. Придётся колхозить федучить.

Так как я использую фанерную платформу толщиной 30 мм, то пришла в голову идея воткнуть трубу прямо в неё.

Для начала потребуется труба или профиль 25 мм. Примеряемся, отрезаем нужную длину. Труба в ведре люфтит, поэтому для уплотнения мотаем синюю изоленту. Вставляем трубу в отверстие ведра, помечаем место для сверления отверстия, в которое будет заходить фиксирующий винт.

Сверлим дырдочку в трубе, суём трубу в ведро и фиксируем винтом. Если всё ок - ведро снимаем и убираем в сторону.

Синяя изолента - великая сила русских орков

Теперь надо просверлить отверстие в платформе. Я наметил позицию, максимально близкую к самому толстому участку пресса. Труба у меня 25 мм, для сверления отверстия понадобится перьевое сверло 24 мм. Сверлим отверстие, забиваем трубу молотком через пассатижи. Если всё нормально - монтируем платформу и пресс.

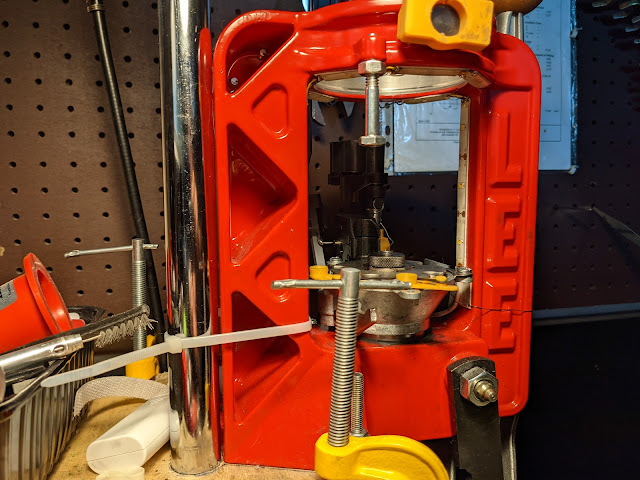

Само собой, труба будет шататься. И тут я просто снизу примотал её хомутом к прессу для создания устойчивого положения, а вверху от перф-панели упёр ведро крючком из проволоки. WAAAGH!!!

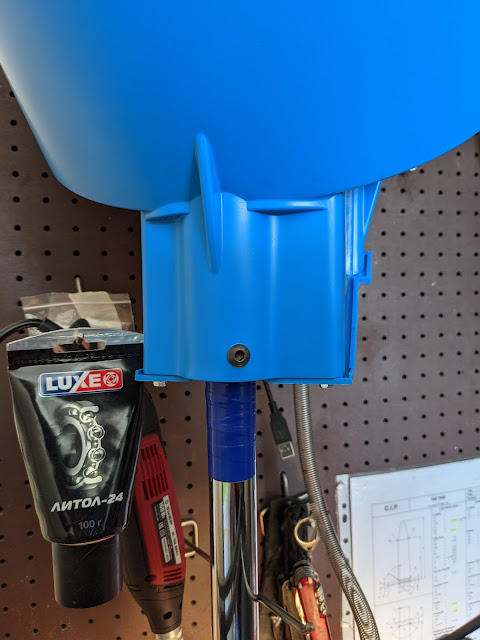

На трубу накидываем ведро подавателя гильз, вкручиваем фиксирующий винт. Готово, подаватель установлен!

Самопальные крючки для перф-панели снова пригодились

Подключение подавателя к прессу

Настало время соединить подаватель гильз и пресс. Я купил два пружинных шланга для подавателя пуль от Double Alpha Academy - большой и малый. Отличаются они диаметрами шлангов и трубок. К шлангам идут в комплекте две пластиковые детали. Для подавателя гильз подошёл большой шланг.

Длинная часть имеет воронку, в короткой есть фиксирующий винт. В обеих частях есть резьба, куда вкручивается шланг.

Воронка

Длинную часть отправляем наверх, вставляем в держатель. Воронка не соосна с трубкой подавателя, но гильзы успешно попадают куда надо. Падающие гильзы постепенно выбивают воронку вниз, поэтому в держателе сверлим отверстие и фиксируем саморезом/винтом.

Синяя изолента и саморезы выручают

Теперь надо придумать, как соединить шланг с базой подачи гильз в прессе. Я взял тубус от ерша J. Dewey, проделал в нём отверстие. Дальше выкрутил наполовину пружинный шланг из нижней трубки шланга, вставил туда тубус и зафиксировал винтом. Теперь всё это отлично вставляется в базу подачи гильз Lee.

Готово!

Собственно всё, проблема соединения ведра с прессом решена. Какой же я молодец, что задушил жабу и купил эти шланги. Второй шланг можно будет пустить на подачу пуль.

Настройка подавателя для гильз формата small pistol/large pistol

Сначала я хотел купить обычный плейт для small pistol, но прям как по заказу DAA выпустили вот такое изделие:

Это универсальный плейт для всех гильз пистолетного формата, обеспечивающий высокую скорость подачи. В комплекте плейт с удобной ручкой и дефлектор (отсекатель).

Для работы с гильзами 345ТК, window cuff нужно поставить в положение 1, space washer не требуется, для плейта DAA лучше поставить дефлектор из комплекта. Скорость можно выкрутить хоть на максимум. Натяжение отрегулировать не удалось, потому что за 4 литра гильз не произошло ни единой задержки. Засыпать полное ведро не стоит, от этого скорость обработки гильз упадёт.

Гильзы стоят в плейте вертикально, фирменный дефлектор отлично отсекает ненужное и неправильное.

Настройка подавателя для гильз формата small rifle

Тут схема иная - гильзы перемещаются в горизонтальном положении. Согласно таблице, гильзы 7,62x39 нужно использовать с положением window cuff на 6. Опытным путём можно подобрать положение window cuff и скорость вращения плейта. Для 366 я выкрутил регулятор скорости вращения плейта примерно на 40-45%, а window cuff можно поставить на позицию 5. С плейтом от Dillon надо использовать штатный дефлектор. Ннизкая скорость вращения плейта, это залог успеха и редкие задержки. Задержка устраняется просто - пальцем тыкаем в гильзу через окно выброса и выталкиваем гильзу обратно в ведро. Задержки эти настолько редки, что парится о них вообще не стоит.

Если гильзы надо пересчитать, то можно поставить window cuff на позицию 1 и увеличить скорость вращения плейта. В таком случае гильзы будут падать быстрее, но возможны частые падения дульцем вниз.

Как это выглядит в итоге

Работает просто: засыпаешь гильзы, включаешь, работаешь с прессом. Гильзы всегда падают правильной стороной, задержки крайне редки. Не надо каждые 5-10 минут вставать и подсыпать гильзач в воронку, а потом трясти всё это дело. Ограничение платформы блога для видео - 150 МБ, поэтому длительных видосов с однообразными движениями не будет. Но вот примерно как оно выглядит:

Полезные мелочи

Сборник мусора

Можно распечатать вот такой сборник для мусора. Всякое говно будет сыпаться туда.

Зеркало

Я купил вот такое зеркало с креплением у DAA. Очень тугое, с качественным пластиком. Закрепляем его на ведре и просто подняв взгляд можно наблюдать за количеством гильз и общим состоянием процесса. Крайне полезная и нужная вещь при работе с ведровым подавателем гильз.

Счётчик

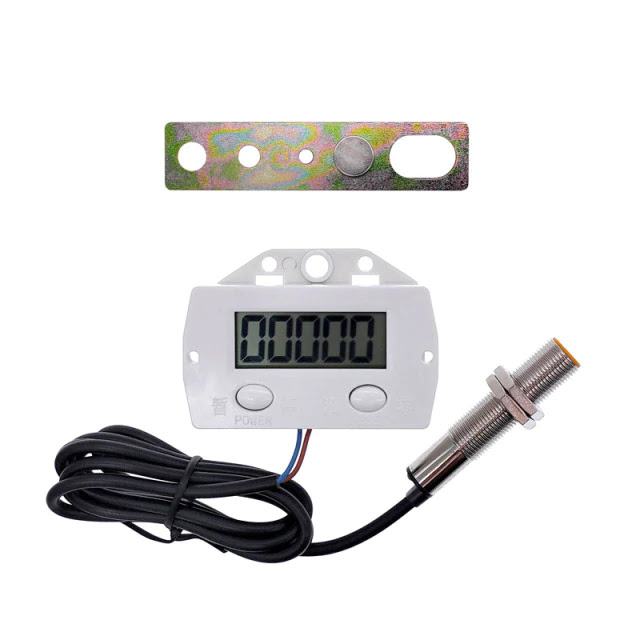

Я заказал два счётчика на алибабесе - в комплекте уже готовый контроллер с дисплеем (питается от отдной батарейки АА) и датчик. С датчиком я облажался, он индукционный и работает только с магнитами. Для подсчёта гильз или патронов понадобится другой датчик.

Сначала я расстроился, что такой набор мне не подойдёт, но Станислав П. предложил мне привезти эту херню в его лабораторию. С помощью тайных знаний и технологий империи Тау, датчик был заменён, а после небольшой возни счётчик заработал. Выражаю благодарность Станиславу, дико помог!

Индукционный датчик был заменён на KY-033, он работает на отражении инфракрасного излучения. Сначала я никак не мог его настроить, но потом натянул кусочек термоусадки и датчик начал работать нормально. Погрешность на сотни гильз была в пределах 1%, меня это абсолютно устраивает.

Позже провода уложу нормально

Заключение

К прогрессивному прессу нужно обязательно организовывать нормальный подаватель гильз. Вариант с трубочками и тарелкой пойдёт только для пистолетного форм-фактора, для всего остального нужно что-то конструировать или приобретать коммерческий вариант ведра.

Dillon не так дорог, если начать считать деньги, сравнивая с альтернативными решениями, но в замен предоставляет пожизненную гарантию на механические части и в целом их подаватель гильз уже имеет хорошую репутацию у релодырей. Впечатления от подавателя гильз Dillon строго положительные, правда стоит отметить недожатый коннектор внутри и отсутствие каких-либо фирменных решений по установке вне машин производства Dillon.

За помощь с подавателем гильз и закупкой всякого интересного барахла, выражается благодарность Андрею Б. Замечательный гражданин, успехов ему.

На этом всё. Берегите себя и своих близких. Удачи.
