Тюнинг карабина. Меняем винты для изделий Зенит.

Я использую обвес АК от компании "Зенитка", она же в народе известна как Зенит. У продукции Зенита много достоинств, но как и у других производителей, есть недостатки. В этот раз небольшая заметка про их винты. Этот пост будет полезен пользователям обвеса от Зенита или тем, кто собирается его прикупить. Поехали.

Какие ещё винты?

Множество изделий Зенита состоят из нескольких элементов, которые сцепляются вместе винтами. Сначала в Зените закупали винты, но после множества косяков от поставщиков и производителей, было принято решение о производстве своих винтов. Выглядят и стоят они так:

Что на картинках? Винт с древним шлицом для удешевления производства за какие-то неадекватные деньги. Казалось бы - винт и винт, чего бухтеть? Но проблема этих винтов в их особом шлице. Для начала, помимо необходимости в широком битке, его наконечник должен быть ещё и очень толстым. Даже я в своих запасах нашёл только одну такую биту. Дальше минусы прямого шлица продолжаются в виде его слизывания - рука или биток могут соскочить. Добавлю ещё сюда необходимость давить на отвёртку, если винт прикипел или посажен на фиксатор резьбы. Всё это при регулярном завинчивании и вывинчивании превращает шлицы в говно и винт требует замены.

Ну это не дело

Кто виноват и что делать?

С одной стороны Зенит делает всё правильно, то есть делает свои винты. С другой стороны, винты эти ради удешевления продукции, имеют устаревший неудобный шлиц (а ещё нестандартную длину). Всё это удешевление отлично контрастирует на фоне итоговой розничной цены на изделия, которая на порядок выше всех аналогов от других производителей.

Можно сослаться на мнимую распространённость такого вида отвёрток, но это заблуждение. Продукцией Зенита пользуются опытные дяденьки в своей работе, а эти специалисты имеют весь необходимый инструментарий везде и всюду. В то же время, не в каждом гараже, а уж тем более сарае, есть отвёртка с таким широким и толстым наконечником.

Поэтому если карабином с обвесом от Зенита нужно пользоваться, да ещё и чистить, а не фотографировать для контактика, то винты придётся менять.

Разбираемся в стандартизации

Меня вся эта стандартизация крепежа обходила стороной, пришло время разбираться. Ниже я буду приводить иллюстрации с сайта магазина https://grover-sk.ru/ . У них очень крутой каталог, доставка от тысячи рублей сдеками и т.п.

Зенит продаёт винты M5x7 и M5x9. Индекс M5 здесь обозначает диаметр резьбы, то есть 5 мм. Дальше идёт длина всего винта. И тут мы узнаём, что длина винтов от Зенита нестандартная. Я нашёл винты, которые инженеры Зенита переделали под свои нужды - это ОСТ 542. Совпадает всё, кроме длины. Я промерил даже шаг резьбы с помощью специального инструмента, так что скорее всего это оно.

Опираясь на этот стандарт и таблицу, можно подбирать винты под свои нужды. Но даже купив тот же M5x8 или M5x10, придётся стачивать 1 мм на гриндаке. Лично я забил и просто закрутил стандартные винты:)

Цевья Спорт

Цевья серии "Спорт" состоят из трёх элементов: цевьё, накладка-кронштейн на газовую трубку (на деле с трубкой не соприкасается) и удлинитель.

Для этих цевий нужны винты M5x7 и M5x9. Я выбрал винты с потайной головкой под шестигранник, стандарт DIN 7991. Твёрдость лучше выбирать от 10.9. Чтобы винты были красивые и чёрные, нужно выбирать фосфатированный вариант.

Сравниваем, видим, что высота шляпки и её диаметр не совпадают. На тест купил таких винтов. Вот сравнение. Выпирает чуть-чуть, но не режет руки в отличии от менее выпирающих винтов Зенита. Да-да, не смотря на потайную головку, полностью в цевьё зенитный винт не погружается. Поэтому никакого проигрыша в профиле нет, так как всё дело находится в проточке под резинки и головки винтов. Смотрите сами.

Сидит замечательно, крутить одно удовольствие. При использовании нормального битка не из сыромятины, шлиц не будет сорван и теоретически руки во время стрельбы такие винты не повредят. Мне и так в принципе было нормально, что в перчатках, что без них.

Соответственно можно купить M5x8 и M5x10, сточить один мм на гриндере и отправить в запас. Немного протестировав винты, я решил их не точить, ведь и так всё отлично работает, пусть и на 1 мм торчит в сторону ствола. После тестового отстрела никаких следов соприкосновения винтов со стволом я не обнаружил.

Приклад ПТ-1

Приклад ПТ-1 имеет винты, которые тоже можно заменить. Рассмотрим подробнее.

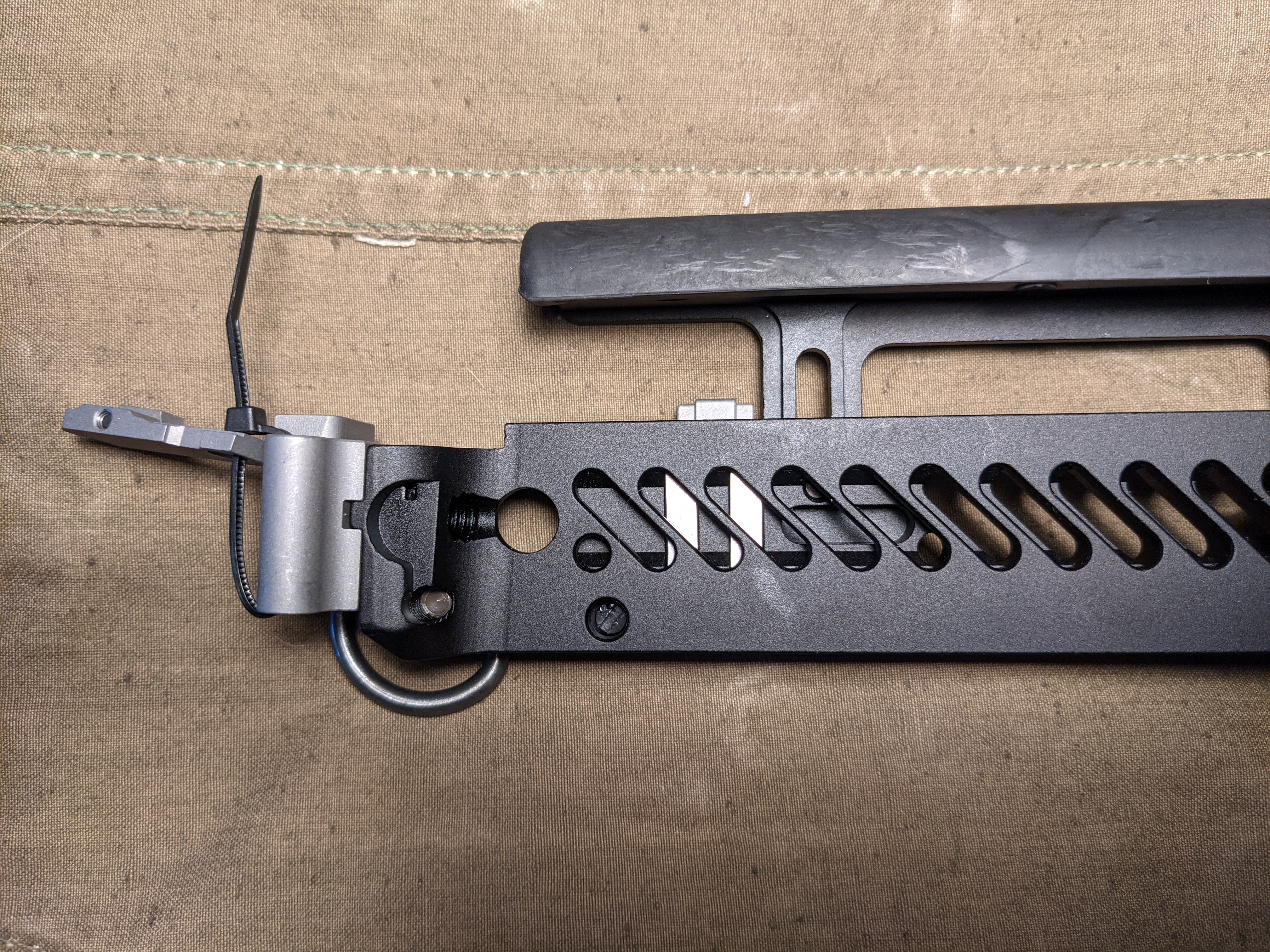

Сперва можно заменить вот этот винт. Тут Зенит использует немного другой винт, на его место идеально встаёт M5x10 без обработки. Поэтому берём всё тот же DIN 7991 M5x10 и не точим его.

А теперь немного про винт, который Зенит не показывает и старается делать меньше фотографий с доступом к нему. Он располагается внутри рамы, служит для стопора при вытягивании приклада. Ну чтобы половинка с щекой и тыльником не вылетела с рельсы. Добраться до этого винта можно через технологическое отверстие на картинке ниже. Для доступа к винту надо немного сдвинуть приклад максимально компактно и подловить момент между щелчками. Такая сложность позволяет не потерять этот винт даже если он каким-то образом выкрутится.

Вот он, спрятался

Этот винт из алюминия. Это значит, что он мягкий. К тому же судя по всему - проприетарный. Винт сугубо вспомогательный, никакие нагрузки на него не ложатся. Но если потребуется его выкрутить для разборки приклада (например для чистки от говна), то возникает проблема с подбором битка. Толстый не лезет в малое отверстие, а тонкий срезает шлиц.

Когда-то я капнул туда фиксатора и недавно мне потребовалось разобрать приклад для чистки и смазывания стальных деталей. В результате этот винт я угробил без усилий, сам того не заметив. Вот как они выглядят.

Я был счастлив, что смог его выкрутить, но обратно такое завинчивать уже нельзя. Поэтому покопавшись в загашнике и интернетах, я достал винт DIN 912 M5 и отправился к гриндеру. Вот таблица, стандартный винт в технологическое отверстие не полезет.

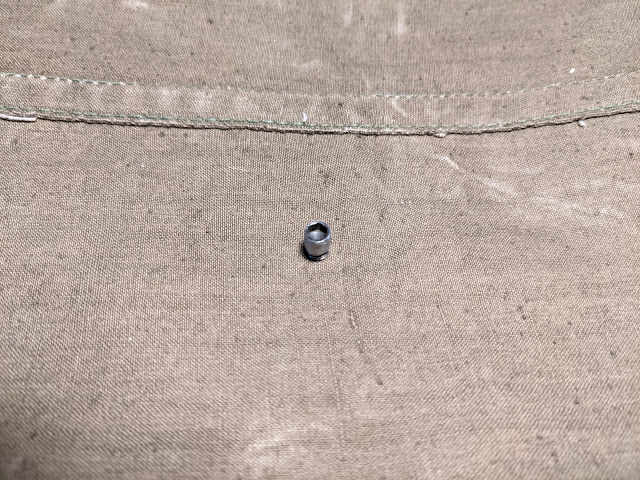

Вот что у меня получилось. Сточить пришлось достаточно много, надо убирать не только длину, но и мясо с головы. К счастью, таких винтов много делать не надо - хватит одного в подсумок с ЗИПом и одного дома. Скорее всего замена никогда не потребуется.

Другое дело - мой звонок в офис Зенита. Я спросил, можно ли получить такой винт или купить его. В ответ меня с подозрением спросили, зачем разбирать приклад и после рассказа про чистку сказали, чтобы я его сдавал по гарантии и мне бы на заводе в Ногинске вкрутили этот винт! Это какой-то сюр. Например, Dillon Precision предоставляет пожизненную гарантию на механические части своих машин для релоада, то есть в случае поломок тупо бесплатно высылают запчасти!

Заключение

Многие считают, что Зенит заносит мне денег. Это не так. У любого продукта любого производителя есть плюсы и минусы. Я бы хотел, чтобы за такие ценники, в продукции Зенита были нормальные винты, а не эта порнография. Да и нормальный сервис бы не помешал, такой подход не годится.

На этом всё. Думайте головой, берегите себя и своих близких. Удачи.
