Релоад. Система сборки патронов Lee Load-Master. Модернизация и полезные мелочи.

Думали тюнить можно только тачки и сейфовых королев? А вот и нет. Lee Load-Master старый, популярный и простой пресс. За его долгую жизнь (есть видео с ним, залитые в 2009-ом году), он получил множество апгрейдов и серийно изготавливаемых аксессуаров. Пройдёмся по некоторым из них.

Патронная пизда Релодопокалипсис выглядит так

Роликовая рукоять

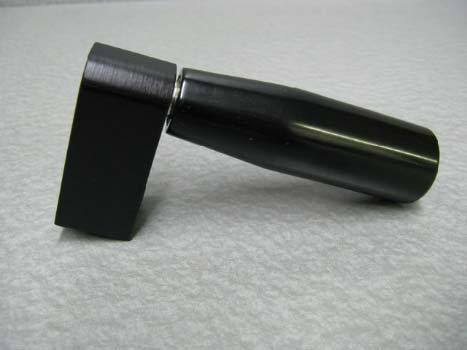

Хвататься за деревянный шарик не очень удобно. Позже, после релиза Load-Master, Lee выпустили Value Turret Press и Auto Breech Lock Pro с роликовой рукояткой с рычагом-кочергой. Для этого пресса Lee ничего такого не делает, так что есть относительно популярная модель от стороннего производителя. Я ещё подумаю, нужна ли она мне.

50 баксов, алюминий

Подсветка

Очень важная часть пресса, должна устанавливаться в первую очередь. За процессом сборки нужен контроль, датчиков как в Mark 7 тут нет. Подсветка помогает быстрее разглядеть происходящее внутри рамы, что сокращает время на устранение задержек и позволяет лишний раз не совать нос куда не надо, в попытках что-либо разглядеть. Есть готовый набор на Amazon:

Такую безделушку заказывать дороговато из США просто так, поэтому я пошёл и купил светодиодную ленту с питанием от батареек (вставил АКБ). Стоила рублей 500. Из неё можно налепить вот такой колхоз. Всё как я люблю, ork technology.

Это не самый лучший вариант подсветки - АКБ садятся, светить начинает почти никак. В то же время абсолютно не ясно, как коммерческий вариант подсветки будет работать с крючком подавателя гильз. Крючок при работе буквально в миллиметре проходит под участком, где нет светодиодного звена на фото выше и соответственно будет цепляться за препятствия. Короче, работает моя орковская подсветка и релоад стал намного проще.

Старая бутылка дозатора

Для автоматического дозатора порошка от Lee, нынче в комплект кладут маленькую бутылку. Она отлично подходит для пистолетных засыпок, но на 366 заканчивается после 100-130 порций. Это очень мало, поэтому с помощью Андрея Б. удалось получить бутылку старого образца с крышкой (за что ему большое спасибо). Бутылка эта тоже маленькая, но у неё есть крышка сверху для удобной засыпки. Теперь не придётся стопорить бутылку, снимать её, развинчивать, засыпать порох и собирать конструкцию заново, а потом снова тестировать навески. Открыл крышку, засыпал порошок, закрыл крышку, продолжил нажимать на рычаг.

К бутылке надо распечатать сепаратор - он будет создавать одинаковое давление порошка вне зависимости от его количества в бутылке и улучшит стабильность навески. Чертежи доступны по этой ссылке и такой ссылке. Под новую бутылку тоже есть сепаратор, лежит тут.

Есть такой

Или вот такой

Удерживатели гильз

Стандартные удерживатели гильз (case retainer) не дают выпасть гильзам из шелл плейта. К сожалению, они затягиваются винтами и вытаскивать гильзы при необходимости очень неудобно. Специально для этого были напечатаны вот такие крючки, работающие с резинками. Эта версия чертежа совместима с подавателем пуль Lee. Такие case retainer'ы позволят не тратить время на извлечение гильз и я бы советовал изготовить их в первую очередь. Они здорово сокращают время на освоение работы с этим прессом.

Более того, они "успокаивают" гильзы при движении шелл плейта, который у Load-Master двигается очень резко. Незаменимая вещь при подаче пуль через специальную матрицу.

Бункеры подачи гильз и пуль

Сейчас у меня установлен примитивный пистолетный подаватель гильз, состоящий из четырёх трубок, базы и тарелки сверху. Засыпаем гильзы в тарелку, трясём, гильзы падают донцем вниз (345ТК далеко не всегда). После расхода гильз из одной трубки, нужно повернуть конструкцию и продолжать использовать остальные три. И если для гильз пистолетного калибра это нормально (влезает около ста гильз), то промежуточные гильзы моментально заканчиваются.

При покупке этой херни я понимал, что такой подаватель гильз абсолютно временное решение. Конечно, без него пресс бы не работал, но его нужно заменить на вот это:

То есть сверху вашего пресса, на раме из чего попало, висят две бочки. В одну сыпете гильзы, а в другую пули. Дальше нажимаете кнопочку, слышите бжжж, а гильзы и пули уже спускаются к вашему прессу в правильном положении по шлангам! Дальше гильзы отправляются в отдельно созданную базу подачи, а пули в отдельное устройство.

При наполнении шланга или трубки гильзами/пулями, срабатывает датчик, останавливающий вращение дисков в бункерах. То есть всё, что нужно сделать - засыпать гильзы и нажать на кнопку. Как только датчик засечёт, что гильз или пуль недостаточно, то начнёт вращение дисков в бункерах.

Коммерческий красивый и дорогой вариант от Hornady

Эти бункеры имеют сменные диски для самых разных калибров. Работает всё это от сети с помощью какой-то электроники. Это будет самой сложной частью совершенствования всей системы Lee Load-Master, но я надеюсь, что с помощью товарищей справлюсь. Скорее всего за основу будет взят этот чертёж. Думаю не стоит объяснять, как повысится комфорт и скорость сборки? Готовы к 650+ собранным в час патронам?

Подаватель пуль

Если не считать возню с электроникой для бункеров, то подаватель пуль является самым сложным устройством. В принципе, пулю можно пихать в гильзу руками и на производительности это сильно не скажется. Просто поставьте коробочку с пулями у пресса и держите руку рядом с шелл плейтом и пулями. Но с подавателем пуль и это делать не надо, а значит освободившейся рукой можно ковырять в носу, что и является целью всего человечества при работе. Пока что я видел только два варианта подачи пуль:

• модель Lee с подсовыванием пуль между посадочной матрицей и гильзой с помощью специальной клешни;
• матрица подачи пуль.

Подсовыватель Lee

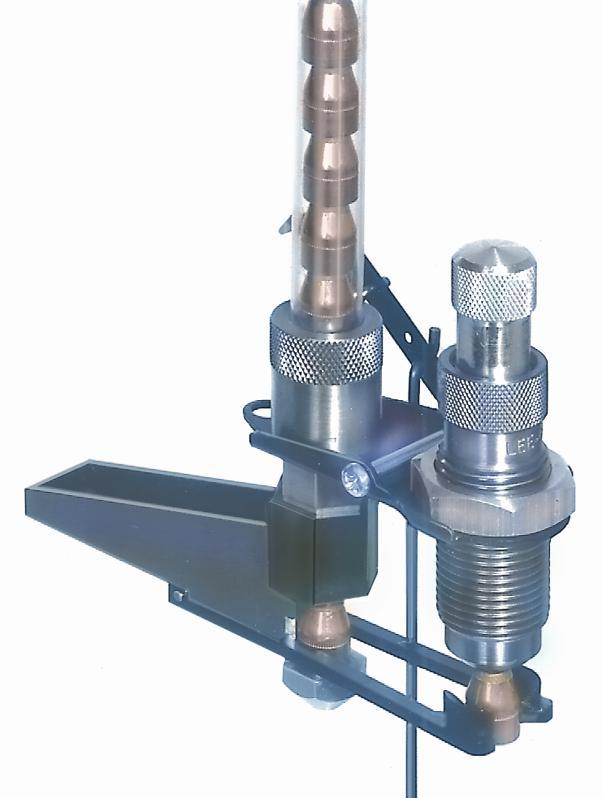

Lee делает свои подаватели только для пистолетных калибров. Из себя они представляют трубку, в которую подаются пули (Lee бункеры не делает, разбирайтесь сами) и выдвигающуюся клешню. В действие всё приводится с помощью штыря, закреплённого у блока с гильзами. При поднятии штока, клешня с пулей резко выдвигается и держит пулю между матрицей и гильзой. Дальше гильза прижимает губы клешни, раздвигает их и заталкивает пулю в матрицу.



Из плюсов этого оригинального подавателя - цена, возможность адаптации под сайзинг пуль и возможность не занимать слот под матрицу. На этом месте плюсы заканчиваются и начинаются минусы:

• корректная работа только с пистолетными пулями;
• необходимости покупки или моделирования и изготовления сменных модулей для каждого вида и даже длины пуль (sic!);
• отказ работы при кавернах или ямках в донце пули;
• необходимость придумывать способ доставки пуль до самого подавателя (подаватель для подавателя);
• при необходимости переставить этот подаватель на другой калибр, придётся вывинчивать посадочную матрицу и перебирать всю конструкцию;
• в случае нештатной ситуации лапка будет повреждена гильзой;
• неудобное расположение - в Load-Master оно слева возле оператора, а в Auto Breech Lock Pro сзади;
• хлипкость конструкции из-за множества пластиковых деталей;
• громоздкость конструкции.

Как видно, минусов больше, чем плюсов. Я долго возился с этой конструкцией и понял как с ней работать, но использовать я её больше не хочу.

Матрица подачи

Очень интересный вариант. Есть коммерческие решения, есть и самопальные для 3D печати. Вот например решение от компании Double Alpha - Mr.Bulletfeeder.

Представляет из себя металлический тубус-корпус и внутреннюю вставку-трубку. Система проста до безобразия: гильза входит в трубку, которая загоняет в корпус шарики, удерживающие пулю от падения на гильзу. Пуля со скоростью мчится к дульцу гильзы и сверху её придавливают вышестоящие пули.

Похожие решения есть у RCBS и Hornady, но все эти коммерческие варианты для орков слишком дороги. Поэтому снова идём к мастеру или своему родному 3D-принтеру и печатаем матрицы сами. Вот чертёж для 345ТК/9x19, вот для 366 (оба варианта ещё не обкатаны). Ещё есть чертёж для .223, но я в силу отсутствия стажа ещё не могу опробовать сие чудо:( К этим матрицам понадобятся стальные шарики 4 мм и пружины (или резиночки) из алибабесного комплекта (искать по запросу "spring kit"). Кстати, пружины пригодятся для крючка подавателя гильз. Как только получите все эти ништяки в свои цепкие лапы, то сразу поймёте куда и что совать.

Разрез матрицы 40 Cal / 10mm, пойдёт для 366

Состав матрицы для 9x19

Моднейший набор пружин

Выглядит круто, но есть и свои нюансы. Во первых, это всё дело занимает целый слот под матрицы. С Load-Master и его пятью слотами это не страшно, а вот всем остальным надо будет подумать. Второй момент - перед подачей пули, гильза должна быть правильно обработана: дульце надо расширить и развальцевать так, чтобы пуля немного закреплялась при падении и не выпадала при движении гильзы с поворотом шелл плейта.

Как обычно, придётся приложить усилия, смекалку и мотивацию. Без этих вещей пулю в гильзу будете засовывать ручками.

Заключение

Только представьте себе камеры, направленные на гильзы сверху и выводящие картинку на мобильники, что позволяет контролировать засыпку пороха и капсюляцию. Задумайтесь о возможности автоматической капсюляции в процессе сборки. Прикиньте интеграцию светодиода для наблюдения за ходом капсюляции. Вообразите различные механические и электронные счётчики для собранных патронов. Ну и естественно, я обязательно буду делать автоматическую подачу гильз и пуль, чтобы засыпать комплектуху и сидеть нажимать на рычаг. При добавлении и удачной обкатки новых модулей, я буду добавлять их сюда.

Lee Load-Master серьёзная модульная и масштабируемая система, намного дешевле конкурентов в своём исполнении из коробки, а значит есть куда стремиться для улучшения удобства и повышения производительности сборки/подготовки/конверсии гильз.

На этом всё, берегите себя и развивайте своё личное производство. Удачи.
