Релоад 345. Настраиваем матрицы AZ Reload для свинцовых пуль.

После множества проб и ошибок, пришло понимание, что, куда и как крутить, что купить и в каких комбинациях выстраивать. Во многом это заслуга ребят из гаража. В этой статье речь про настройку матриц AZ Reload 345ТК.

Что за матрицы, где купить?

AZ Reload - российская продукция. Сайт куцый, поэтому в основном вся продажа идёт через контактик. При желании можете пообщаться с главным, только не доставайте его идиотскими вопросами. Вот ссылка на магазин, там много замечательных инструментов.

Так как 345ТК калибр новый, то под него в сфере релоада фиг чего найдёшь. Первоначально граждане крутили на матрицах Lee 9x19, но это путь боли и страданий. Сейчас Валерьич продаёт наборы для снаряжения 345ТК и это убирает множество геморроя. Но не отменяет некоторых недостатков.

Первый недостаток - нет совместимости с автоматическим дозатором пороха Lee. Я не понимаю, почему Алексей упорно не хочет заниматься модификацией расширительной матрицы, там всего лишь нужно сделать вставку с проточкой для расширения дульца. Это означает, что для использования дозатора нужно купить специальную засыпную матрицу Lee. Она не делает ничего, кроме активации дозатора. Ну и соответственно это занимает 1 слот под матрицы в вашем прессе.

Второй недостаток - матрицы AZ не смогут работать вместе с подавателем пуль Lee. От части это происходит из-за формы посадочной матрицы, от части из-за системы расширения дульца, где немного не так поданная свинцовая пуля будет съедена не сильно расширенной гильзой.

Ещё один нюанс в изначальных габаритах гильзы. Матрицы рассчитаны на однострел и если вы такой крутой боярин с купленными нулёвыми гильзами, то придётся их расширять до уровня однострела (около 9,70 мм) с помощью расширительной матрицы и потом уже только делать фулл сайз. В противном случае будет Дита фон Тиз в корсете, а пулю сильно пережмёте.


Какие матрицы нужны?

Стоит отметить, что сборка патронов со свинцовыми пулями и пулями FMJ отличается. В это статье речь пойдёт про свинцовые пули. Поэтому нам понадобиться всего лишь 3 матрицы и желательно докупить четвёртую на случай внезапной потребности в дожиме. На фото матрицы с гайками Lee и если гаек нет, то их надо купить у того же Валерьича.

Фулл сайз

Две фулл сайз матрицы AZ

Это матрица, приводит гильзу к нормальному размеру. На выходе гильза будет около 9,58 мм, а это намного гуманнее покупных гильз техкрима или фулл сайза Lee 9x19, где гильзы 9,40 мм. Главное, что в отличии от Lee 9x19, она не пережимает гильзу и не делает из неё тюльпан. Эта матрица маст хэв, лучше купите две штуки.

Расширительная матрица

Расширительная матрица и шток для неё

Расширительная (не засыпная, гы-гы) матрица нужна для расширения дульца в районе посадки пули. Шток сделан грубовато, хорошо сидит с резинкой. Справляется матрица замечательно, но с её применением вы не сможете засыпать порох, как в Lee.

Диаметр отверстия матрицы отличается от фулл сайза в большую сторону.

Посадочная матрица

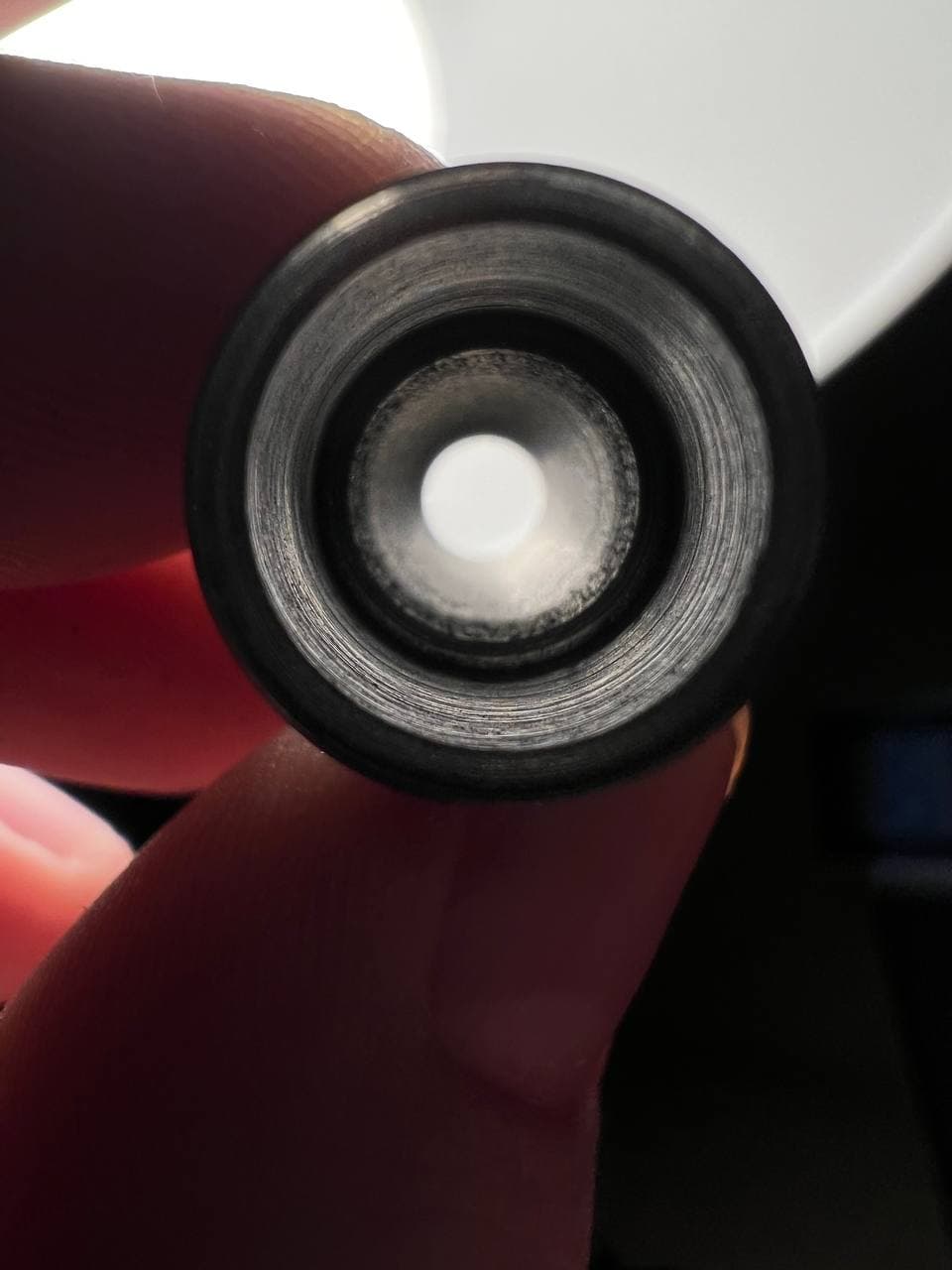

Посадочная матрица, грубая воронка мнёт пули

Эта матрица будет отвечать за засовывание пули в гильзу, за глубину запихивания пули отвечает шток. Если регулируете глубину посадки, выкручивая шток, то возможна деформация пули.

Диаметр отверстия матрицы отличается от фулл сайза в большую сторону.

Дожимная (фулл сайз с другой настройкой)

Возможно, что патрон придётся дожать после посадки пули. Обычно так делают для FMJ, но патрон со свинцовой пулей это может угробить. Возьмите второй фулл сайз на всякий пожарный, стоит он дёшево. Да, Вы всегда сможете перекрутить матрицу, но зачем заниматься таким дрочиловом?

И помните: кримп ≠ дожим. Кримповочная матрица предназначена для фиксирования пули разными средствами и даже если по габаритам у Вас всё ок, то патрон может распулится при досыле или застрянет пуля из-за крушения геометрии при работе с кримповочной матрицей.

Бери две матрицы и не еби голову парь мозги!

Короткая засыпная матрица Lee (опционально)

Так как я выступаю за автоматизацию, то считаю, что засыпка пороха не должна осуществляться вручную. Этот вопрос решается автоматическим дозатором Lee, но для его использования требуется отдельная матрица. Обычно это расширительно-засыпная матрица из набора под какой-либо калибр, но без замены вставки этой матрицы Lee 9x19, нормально собрать 345 будет проблемно.

Если у Вас есть дозатор и расширительно-засыпная матрица от Lee, то немного поигравшись вы сможете добиться работы дозатора и сохранения необходимых габаритов гильзы. Но лучше конечно использовать отдельную засыпную матрицу в связке с AZ.

Расширительно-засыпные матрицы Lee 9x19 и 366ТКМ (синие штуки - бушинги)

Так как Lee не людоедский Apple, то они помогают своим клиентам использовать фирменные устройства с другими системами, поэтому и для таких случаев делают отдельные засыпные матрицы. Есть длинная матрица, но нас интересует короткая. Короткой хватит на все пистолетные и промежуточные калибры, так что это хорошая матрица. Ниже фото одного обладателя из гаража:

Засыпная матрица с вставкой





С этой стороны упирается дозатор

Гильза давит сюда и поднимает шток дозатора


Вот собственно и всё. Крип не понадобится, так как пуля мягкая и сидит надёжно сразу после посадки.

Настройка матриц AZ для свинцовых пуль

Пули возьмём у Старкина, 8 г. Есть и более тяжёлые пули 9,3 г, они больше подходят для великих спецназёров с банками. Главный минус более тяжёлых пуль - они длиннее и это весомый недостаток для релоада 345ТК из-за проблем с расширением дульца. Схема в этот раз именно на матрицах AZ, без гибридных историй.

Патрон собирается тремя матрицами, на выходе из посадочной матрицы должен быть готовый патрон. Дожимка патрона по аналогии с 666 в случае со свинцом - верный путь к порче патрона. У Вас может быть 5,7,16 нормально собранных патронов, но на партии в 1000 обязательно будет большой процент брака. И хорошо, если патрон просто распулится при досылании, а ведь пуля может застрять (уже проходили).

Алексей в своих мануалах по настройке матриц ввинчивает штоки до упора, а все регулировки делает ввинчиванием/вывинчиванием матриц. Это надёжнее, но можно делать регулировки именно штоками и прочими крутилками. Это отлично подойдёт для начала, во время освоения. После отладки, можно будет вкрутить штоки, выкрутить матрицы как надо и на смерть закрепить их гайками. Вот основное видео про оболочечные пули, а вот дополнительное про свинцовые в полимере.

Фулл сайз матрица

Тут всё просто. Поднимаем шток с шелл холдером, ввинчиваем матрицу до касания шелл холдера и ввинчиваем ещё на 1/8 оборота. Закрепляем матрицу гайкой. Всё, матрица готова к использованию.



Расширительная матрица

Напоминаю, что после освоения настройки матриц, шток надо вкрутить до упора и регулировать процесс расширения дульца именно ввинчиванием/вывинчиванием матрицы.

Вкручиваем матрицу до касания шелл холдера, фиксируем гайкой. Дальше гильзу из фулл сайза запихиваем в расширительную матрицу и ввинчиваем шток до упора. После этого начинается тонкая настройка штока.

Открываем чертёж C.I.P. У нас тут есть вошлебные габариты H2. Это диапазон 9.67-9.69 мм.

После фулл сайза наша гильза будет в районе 9.55 мм. Шток позволяет расширить дульце под пулю, чтобы её сильно не травмировать и не срезать краску. Главная задача - задать дульцу  гильзы такой размер по C.I.P., чтобы туда залезла пуля и не пришлось дожимать/кримповать.

Поэтому начинаем ввинчивать шток и расширять дульце до тех пор, пока не будет нужны нам размер 9.67-9.69 мм. Предлагаю делать 9,68-9,69 мм, это позволит не срезать краску с пули и нормально работать с патронником. Шаг влево - пуля будет изгажена, шаг вправо - патрон не полезет в патронник. В любом случае тут придётся немного повозиться, наслаждайтесь.


Внутри отлично видна полоса от расширительного штока

Посадочная матрица

Напоминаю, что после освоения настройки матриц, шток надо вкрутить до упора и регулировать глубину посадки пули именно ввинчиванием/вывинчиванием матрицы.

Вкручиваем матрицу до касания шелл холдера, фиксируем гайкой. Шток нужно вывинтить на максимум. Для начала возьмите патрон техкрима, засуньте в матрицу и вкручивайте шток, пока не почувствуете, что он упирается в пулю. Вынимайте патрон техкрима и убирайте в шкаф.

Дальше в гильзу из расширительной матрицы надо засыпать порох с помощью дозатора или воронки (делать это на макетах естественно не надо). После требуется ровно посадить пулю (смотрите, чтобы пуля могла войти без проблем) и всё это засовываем в посадочную матрицу. Снова открываем габариты C.I.P. и в данной операции нас интересует длина патрона, то есть параметр L6. Патрон не должен быть длиннее 30 мм. Засовывайте пулю так глубоко, как считаете нужным, не забудьте проверить длину штангенциркулем и подачу из ваших магазинов. Например гордый аробоярин с глоковскими магазинами из чата, испытывает великие проблемы с подачей и ему пришлось делать патрон меньше 29.50 мм. Так что вперёд - поганьте пули и гильзы. Думали всё будет изи-пизи?

Пулю нужно чуть-чуть заснуть в дульце руками, чтобы она встала ровно

Готово!


Контроль качества

Как только патрон со свинцовой пулей покидает посадочную матрицу, то он уже готов к использованию. Больше ничего с ним делать не надо, поэтому перед запуском патрона в серию, нужно отладить все процессы.

Теперь время разобраться, что получилось. Если у Вас начали получаться макеты, то советую сделать подряд 10-15 штук и подвергнуть их тестам. Предлагаю свою методику оценки.

Габариты

Тут всё просто - проверяем габариты дульца и длину патрона. Все они должны укладываться в C.I.P. Дульце 9,67-9,69 мм, длина не более 30 мм.

Нармас

А это вообще охуенчик!


Носик пули

Носик пули не должен иметь изменения своей формы, следы в виде колец от штока посадочной матрицы допустимы.

Тест патронником

Достаёте свой карабин, вытаскиваете все кишки (карабина, а не вашей подружки), направляете его стволом в бетонную стену и осторожно засовываете ваш патрон/макет в патронник. Патрон должен легко входить и выходить из патронника. Если есть какие-то затыки, то что-то пошло не так. В случае с 666 это может быть жирный слой краски, тут же это проёб косяк на стадии сборки.

Тест на распуливание

Тщательно поворачивая макет (не патрон!) в штангенциркуле, записываете его длину L6. Затем пихаете макет в магазин, досылаете как обычно. Повторяйте так 5 раз. TR9 например кусает пулю, так что больше 1-2 досыланий при стрельбе делать не стоит:)

Этот тест нужен для проверки на плотность посадки пули. Если макет распуливается, то вы неправильно настроили матрицы или сломали его дожиманием. Если макет не распулился, то проверьте его длину. Возможно, что длина чуть-чуть изменится, это не так критично.

Ням-ням!

Проверка состояния пули

Ну и в конце надо, используя депуллер, типа кинетического молотка, извлечь пулю. После извлечения пули, нужно проверить её диаметр. Как правило в верхней части пули габариты будут около 8,70-8,75, а в нижнней около 8,60. Это норма, такие габариты даже у техкримной FMJ 7,5 г.

В догонку, краска на пуле не должна быть срезана (в районе покрытия пули гильзой).

Если и тут всё ок, то мои поздравления - матрицы настроены и Вы понимаете что делаете. Советую для надёжности перенастроить их, вкрутив все штоки до упора и интуитивно подняв матрицы на высоту для искомых габаритов гильзы и глубины посадки пули. После фиксации гайками всё будет сидеть плотно и надёжно.

Заключение

Матрицы AZ 345ТК при всех своих недостатках в этом калибре обязательно надо иметь. Объединив их с доработками и матрицами Lee 9x19, можно собрать бомбическую гибридную схему сборки, но об этом в другой статье.

Берегите себя, своих близких и собирайте патроны правильно. Удачи.
