Тюнинг карабина. Крышка ствольной коробки Зенит Б-33.

Вот она моя прелесть, главный объект предвзятости стрелков, самая надёжная и самая дорогая (комплексно) крышка. По сути цевьё "Спорт-4" я покупал именно из-за неё и на эту крышку у меня большие надежды. Далее базар про крышку, фотки, установка и демонстрация работы.


Как крепить прицелы

Дядя Миша считал, что никто ничего в его автомате менять не будет. Как выплюнули с завода, так он и подойдёт всем, всегда и везде. Шли годы, десятилетия и вот докатился СССР до развала, пришли Чеченские кампании а с ними и новые методы ведения войны. После утрясания всей этой бойни, остались недобитки, которых уничтожали кадровые военные (и продолжают так же уничтожать сейчас, но уже неофитов). Профессионалы столкнулись с необходимостью в различных технических средствах, а родина положила на них болт. Вот тебе калаш, иди в дом и стреляй в противника.

Для улучшения боевой эффективности стали применяться различные прицельные комплексы. Двигателем в этом деле были компании Aimpoint и  Eotech. С коллиматорным прицелом целиться проще и быстрее, прицельную марку видно при плохой освещённости, стрелку не надо совмещать три точки в прицеливании. В добавок появлялись фонари, лазерные целеуказатели и т.п. электронные железки. США решали эту проблему просто - на AR-15 на аппере стояла планка пикатини, а цевьё менялось на квадрейл с этими же планками. В результате, в случае необходимости, можно было нормально установить прицел или любое другое оборудование. В РФ же на это было насрать, а спецам пришлось выкручиваться. Да, прицельные комплексы под ластохвост были. Но они серьёзно уступали всем своим импортным братьям по цеху, так что использовали их в самых крайних случаях. Именно так и зарождался военный тюнинг АК - модернизация, костыли для старого автомата, которые расширяли возможности всё ещё эффективного карабина.

Предположим, специалист приобрёл коллиматорный прицел Aimpoint и выбирает варианты.

Я буду перечислять самые распространённые и самые используемые практики. Прочитавший ниже дед возмутился и спросил, почему я не перечислил экзотические методы. Так вот речь про действительно устоявшиеся практики, а не изыски оружейных фриков. Ласты и кочевники вы встретите на любом спортивном стрельбище, у тактикульщиков зацените компактные коллиматоры на газовой трубке, а у множества профессионалов увидите крышки. Никто в здравом уме не будет ставить скаутскую оптику на цевьё или приделывать двусторонние кроны к ствольной коробке. Это больные люди, их надо лечить. Ну ладно, поехали.

Первый способ - классика жанра, то есть крепление прицела на кронштейн, который крепится на боковую планку к карабину. Плюсы - дёшево, местами даже надёжно (на ранних версия АК, нынче говно лепят). Минусов не мало: хороший кронштейн надо найти, он расширяет габариты и без него достаточно жирного АК, а ещё этой планки тупо может не быть. Вот есть у тебя старый калак типа АКМа без планки и иди думай над способом крепления.

Современный низкопрофильный кронштейн

Второй способ - меняем газовую трубку и ставим вместо неё трубку с планкой буратини. Плюсы: надёжное крепление, обеспечение ковитнеса (типа вкладка как при работе с механикой и в случае неисправности калика можно с механики работать), низкая стоимость. Минусы: прицел далеко и не каждый коллиматор туда воткнёшь, а про оптику можно забыть. Одна из коварнейших особенностей данного вида креплений прицелов - карабин начинает ощутимо тянуть вперёд и вниз.

Если калику не веришь и дрочишь на механику - твой выбор

Третий способ - относительной новый и весьма неплохой. Замена целика на планку пикатини. Садится жёстко, коллиматор сидит надёжно. Есть длинные версии на оптику, но у них иногда херовые дела со стабильностью СТП (если планка из алюминия). Плюсы: очень дёшево, просто в установке. Минусы: хер воткнёшь оптику на короткую, длинная планка добавляет геморроя при чистке, перекрывая доступ к району вкладыша с патронником; потеря штатного целика.

Короткий кочевник для Сайги 9

Кочевник 6 для оптики, крайне неудобное и не самоё надёжное решение

Ну и четвёртый способ, самый жирный, самый дорогой, самый презираемый, самый ненавидимый - крышка ствольной коробки. Планки поверх штатной крышки не рассматриваем, это кустарные изделия штучной работы.

Крышка в АК штука изначально ненадёжная и люфтющая, каждый производитель старается решать проблемы оригинальными конструктивными идеями. Крышки являются идеями малопопулярными из-за цены и предрассудков о их ненадёжности (до сих пор идёт срач по поводу крышки АК-12). Например сейчас две самые популярные крышки - Fab Defense и Зенит Б-33. Первая устанавливается в район целика и подкручивается колёсиком в районе жопы ствольной коробки. Говорят, что она держит СТП, но с настрелом колёсику требуется фиксатор резьбы. Инфы не так много, но её потихоньку подкупают. Ну и она может банально не встать, напильник в руки:)

Из всех способов я пробовал ластохвост и кочевник-6. Оба были крайне неудобными, а я хотел надёжности и вариативности. После долгого изучения вопроса я решил попробовать крышку Б-33 от Зенита. Одним из доводов в её пользу было использование крышки серьёзными дяденьками не первый десяток лет, а ещё аж четыре точки крепления.

Как это работает

Сперва разберёмся, как эта крышка обеспечивает жёсткую посадку.

Первые две точки крепления располагаются на цевье. Цевья подходят только зенитные, так что не прицепишь к сагу, лейкому или прочей модной железке.

Здесь привинчивается к цевью, которое жёстко запиздюрено в ствольную коробку

Третья точка крепления - над патронником. Специальная стальная проставка вставляется в паз для штатной крышки и дальше проставка прикручивается винтом к крышке Б-33.

Вот эта железяка

И четвёртая точка крепления находится в районе жопы ствольной коробки. Крышка цепляется за угольник возвратного механизма, который поставляется в комплекте.

Внимание на угол цеплялки

Вот так вот, 4 точки. Везде всюду жёстко. Обзоров крышки никаких нет. Гражданские не хотят разоряться и заниматься исследованиями. Профессионалы и так всё знают, им обзоры в интернете не нужны (и знанием этим делиться не хотят).

Ну всё расписал, поехали дальше.

Комплектация

Дорогая крышка поставляется в премиальном прозрачном пакетике листком-инструкцией.

Розничная цена больше 20 кусков

Крышка, возвратный механизм, 4 длинных винта

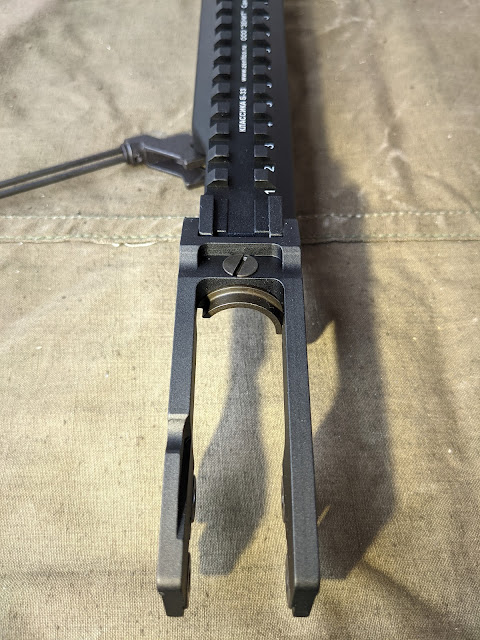

Крышка сверху, деления пронумерованы


Видна проставка в районе целика


Следы фрезеровки ЧПУшником, крышка реальне толстая и кондовая

Район проставки

Хорошо видна проставка

Возвратный механизм, пружину и муфту не дают

Вот это качество обработки! С АКМа сняли чтоль?

О как!

Не шарю в возвратках, может она с АКМа?


Крышка с винтом и проставкой

Стандартная крышка

Вес возвратного механизма

Вот и всё. Теперь установка.

Установка

Сначала разбираем всё и стальные железки промазываем нейтралкой, после - насухо. Винтов это тоже касается.

Подробных фоток по установке я не делал, всё написано в листке с инструкцией.

Сначала вставляем в цевьё и наживляем винты.


Так как у меня внебрачное дитя Сайги-МК 7.62x39 и Сайги 308, то прилагающиеся длинные винты не влезли и остались торчать шляпки. Это происходит из-за более толстого ствола. Тут мне и пригодились лишние винты с цевья. Льём фиксатор, винты встают замечательно. Ещё раз: если вы купите цевье типа Б-10(Л) ради крышки, то на TG2 оно не встанет, понадобятся короткие винты! Короткие винты можно купить у Зенита или поискать где-нибудь ещё. Я вот хочу найти прочные винты под шестигранник, формат M5x7 и M5x9. Про винты я писал подробнее здесь, штатные зенитные винтики я заменил на более удобные и стандартные.

Дальше немного выкручиваем винт проставки, проставку наживляем в паз, льём фиксатор на винт и всё это дело привинчиваем обратно.

Вот это всё калдыбеним...

После надо перебрать возвратный механизм. Нужно переставить пружину и муфту. Всем, кто проходил службу и работал с этим делом, не требуется рассказывать как разобрать возвратку. А вот кому это на службе не показывали, получит незабываемый опыт. Главное правило - не смотреть на муфту!

После сбора нового возвратного механизма, устанавливаем его. Я заметил, что он сам под давлением пружины застрял на середине. Догнал его рукой, в мыслях появились изображения напильника.


Ну всё, крышку можно закрывать. Нажимаем, встречаем реально тугое сопротивление (открывается и закрывается туго) и давим до конца. Возвратка при нажатии крышкой отъезжает и не встаёт обратно. Думаю: "Ну блядь, ну что за срань?!". Решение нашлось элементарное - просто нужно передёрнуть затворную раму и возвратка встанет в паз крышки.


Совпадение или нет, но после этого поста Настя сняла видосик, где показывала про этот момент с передёргиванием (гы-гы) рамы.


Собственно всё, установка завершена. Я как мудак подумал, что флажок фиксатора газовой трубке не залезет и подпилил его. А оказалось под железкой есть для него есть место.

Б-33 и Б10-Л vs ластохвост

Думаете, что крышка Б-33 тяжелее ласты? Это далеко не всегда так, поэтому достанем калькулятор.

Для примера возьмём нарезной хит - Сайгу-МК 030 в калибре 5,45x39. Вес Сайги-МК 030 5,45x39 - 3600 г. Для работы крышки Б-33 понадобится не только эта самая крышка, но и цевьё от Зенита (таковы конструктивные особенности Б-33). Теперь запоминаем: штатное цевьё без планок весит 122 г, а штатная крышка весит 125 г. Цевьё Б10-Л весит 87 г, а крышка Б-33 весит 215 г. Снимаем с карабина штатную крышку и штатное цевьё: 3600-(125+122)=3353 г. Теперь добавляем сюда цевьё Б10-Л и крышку Б-33: 3353+(87+215)=3655 г. То есть на формирование планки пикатини и платформы для установки оборудования на цевьё, требуется нагрузить карабин на целых 55 г. Как бонус - ствол будет нагреваться меньше, потому что цевьё будет выполнять функцию радиатора.

А вот хитовая ласта, на которой есть более-менее нормальная по длине планка пикатини:


Вес прицела Vector Optics Paragon 4x24, без коллиматора, в районе 250 г, что позволяет нам вычислить массу ластохвостного кронштейна с планкой пикатини: 447-250=197 г. А теперь берём Сайгу-МК с штатным цевьём без планок и штатной крышкой, крепим туда ласту: 3600+197=3797 г. Итого 3655 г с зенитом vs 3797 г с обычной ластой, то есть +55 г к весу карабина vs +197 г. Ну и у кого теперь чугуний?

Габаритная, тяжёлая, слабо вариативная конструкция, с винтиками и зажимами на тонкой плавающей ствольной коробке уже давным давно устарела, да так, что от неё отказались даже в очень консервативном МО РФ. Поэтому берите крышки Б-33, после них вы уже никогда не вернётесь к ласте на своих карабинах и забудете этот пережиток прошлого, как страшный сон.

Зачем всё это?

Самый главный вопрос. Ответ прост: хочу крепить прицелы в самых разных местах, хочу магниферы с каликами, оптику самого разного размера. Хочу вариативность.

Например:

Да, магнифер высоко, магнифер не мой и с проставкой под 403-ю серию

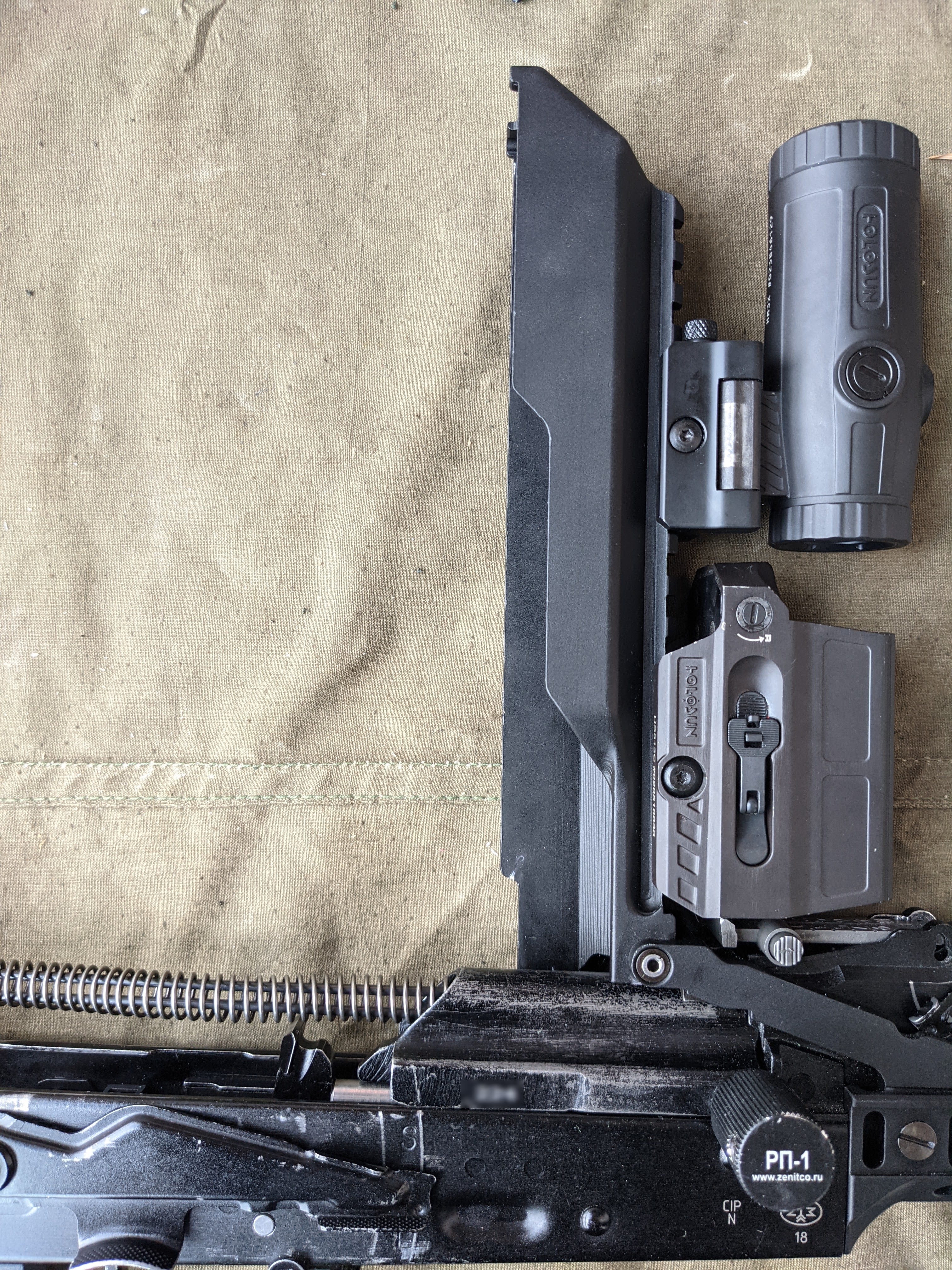

При максимальном откидывании крышки прицел не страдает

Калик в поряде

Заключение

Итого: вариативность крепления прицельных устройств, удобство в доступе к ствольной коробке. В качестве бонуса - штатные прицельные приспособления на месте и работают.

Как видно, Зенит пилить не надо, но он выдаёт свои приколы.

В дальнейшем я буду проводить исследования. Буду открывать-закрывать крышку, периодически проверять СТП. Карабин перевожу в рюкзаке в тряпочном чехле-носке. Патрон у меня с одинаковой партией пороха, порошка хватит ещё тысячи на 3 патронов, так что это будет хорошим тестированием. Если крышка выдержит мощь 366, то 5.45x39 и 7.62x39 будет держать легко.

На этом всё, берегите себя, используйте комфортные вещи.
