Релоад. Система сборки патронов Auto Breech Lock Pro. Подбор, сборка и установка пресса.

Ну наконец-то, не думал, что так быстро приду к такой машине. Год назад она казалась мне недостижимой мечтой и фантастикой, а прямо сейчас она уже в моих руках и постепенно улучшается.

Речь про систему сборки патронов, работы с гильзами и пулями Lee  Auto Breech Lock Pro. Это не просто пресс, это целая модульная станция для релоадинга. Она закрывает все задачи по работе с гильзами, пулями и патронами пистолетного/промежуточного формата. Наверняка на ней можно собирать и винтовочные патроны, но для таких задач пойдёт однодырчатый пресс, а Lee официально не делают для таких сильных калибров комплект, что наводит на мысли о пределе возможностей. Далее про моднейший пресс в мире орковского релоада.

Вступление

На днях, в августе 2021 года, Бидон забанил российские патроны. Комплектуха - дело времени. Патронными заводами владеют капиталисты, а они всё любят планировать. И если у них по плану за год назначена сумма, то эта сумма будет получена. К чему это я? Да к тому, что недополученная прибыль с экспорта будет компенсирована поднятием цен на патроны внутри РФ. Вроде как сейчас заводы успеют заключить контракты ещё на пару лет, но это не точно. Если успеют, то резкого повышения цен на патрон не будет пару лет, а дальше ждите 30+. Ну или уже этой зимой, хе-хе. Добавим сюда наш любимый дефицит, так как заводы будут клянчить гос. заказ.

Всё это приведёт к двум вариантам развития событий:
  1. тупой слабохарактерный Ванька продаст волыны и пойдёт вместо стрельбы пить пиво лёжа на диване;
  2. Ванька проявит силу воли, сядет крутить валовку самостоятельно на стальных гильзах с бердановским капсюлем, а позже на латуни с капсюлем боксера.
Я точно не нытик, я человек мотивированный.

В связи с тем, что в стрелковку подался не только я, но и дама с красными волосами, то объём собираемых патронов мной и ею на одном оборудовании удвоился. Все процессы по подготовке комплектующих и сборке патронов отжирают моё и её время, что не очень хорошо. Поэтому было принято решение об оптимизации процессов и внедрения механизации.

К сожалению, мой текущий пресс не мог позволить апгрейды и улучшения, поэтому я начал присматривать варианты с заделом на будущее.

Классификация прессов

Всё начинается с пресса. Прессы можно поделить на категории (есть и исключения, но это совсем узкие направления):
  1. Однодырчатые дешманские для тех, кто не может позволить себе что-то жирнее. Такие прессы часто лопаются или на них крутят 300-500 патронов, а дальше продают железо.
  2. Однодырчатые дорогие для высокоточников и элитных релодырей. Эти ребята имеют мощные прессы для сборки серьёзных патронов. Про них не будем, там абсолютно другой мир.
  3. Турельные-револьверные. Такие прессы повторяют функциональность однодырчатых, но имеют барабан, в которое можно воткнуть несколько матриц, а некоторые из них при движении штока ещё этот барабан и поворачивают. Удобные тем, что двигая шток можно сразу собрать патрон не меняя матрицы.
  4. Прогрессивные. Это прессы, подразумевающие высокую производительность. Вершина релодырных технологий, на таких собирают свои патроны тиры, американский патронный бизнес (там продажа реложеных патронов абсолютная обыденность), стрелки с большим настрелом в год. Главные черты - конструкция сложнее, усилий меньше, скорость сборки выше, патронов собирают больше. Обладают серьёзным ресурсом. Минусы для граждан РФ - цена и серьёзная недоступность компонентов.
Очень узкоспециализированные типа Lee APP рассматривать не будем. Именно про прогрессивные прессы пойдёт речь в статье.

Герой статьи

Анализ рынка и предложений

Собирать на однодырчатом/револьверном надоело, хочется тратить на это меньше времени и сил. Идём смотреть предложения. Вот, что я нашёл, может есть и другие предложения. Как обычно, ядро всей системы - пресс.

Dillon Precision

Говорят, что это самая крутая контора в прогрессивных прессах. Именуют свои творения как Reloading Machines, то есть как полноценные релоад-комплексы.

RL 1100 RELOADER

SQUARE DEAL B RELOADER

Круто, да? Что там по ценам?




Ну я думаю тут без комментариев. Поехали дальше.

Hornady

Знакомая многим контора, что-то делает действительно хорошо.

Hornady AP с полным фаршем

Отлично, что по ценам? А нет их. В РФ это не возят обычные магазины. А пересыльщики с релоадом связываться не хотят, оружейку они дико не любят. В любом случае Хорнади будет дико дорогим для нас.

RCBS

Крутейшая контора для серьёзных людей.

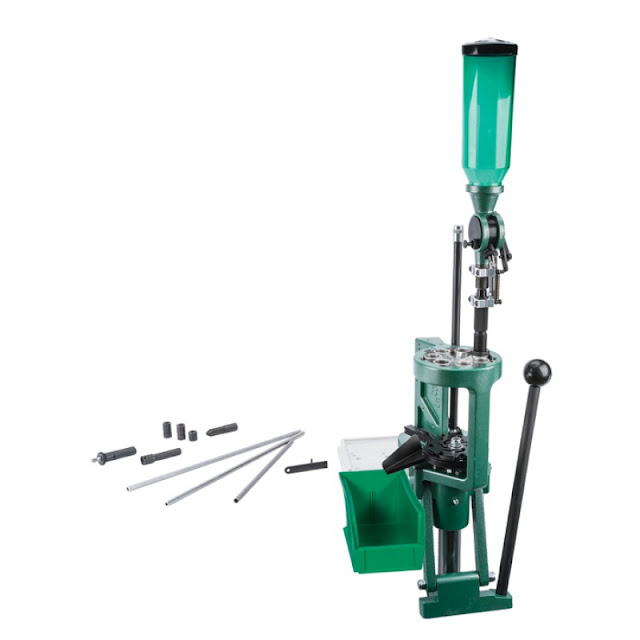

RCBS PRO CHUCKER 7

RCBS PRO CHUCKER 7

Солидно. Что по ценам?

Единственный продаван, которого я нашёл.Наверняка пресс голый - без дозаторов и т.п

Грустно! По ходу все эти решения для промышленного производства.

Lee Precision

Лии Присизьён, мой старый добрый друг. Это как Концерт Калашникова в мире релоада. Купи, пили, примотай изолентой, вот это напечатай... Зато дёшево!

Из прогрессивок у Lee внимания заслуживают следующие два комплекса:

LEE Load-Master

Lee Auto Breech Lock Pro

Первый позиционируется как машина для всех калибров (про .50 не в курсе), а второй как пистолетный/промежуточный. На оба этих пресса Lee выпускает модули, большая часть из них совместимы между этими двумя машинами.

Что по ценам?



Цены старые, скорее всего сейчас они в районе 40000. Да и в наличии его нет, надо договариваться.

А вот и герой поста, на днях приехал в магазины:

https://lee-load-all.ru/

https://ishooter.ru/

Вполне на уровне моего револьверника! Но если разбираться в вопросе, то всё не так радужно. Для начала понадобится шелл плейт (вместо шелл холдера) и подаватель гильз с тарелкой. Без этих двух штук пресс по сути работать не будет и сборка на нём будет медленнее обычных прессов. Так что плюсуем сюда подаватель гильз, который продаёт только магазин https://lee-load-all.ru, шелл плейт под мой 366 и тарелку на подаватель гильз. Итого к стоимости добавим 6000-7000 рубасов. Можете распечатать подаватель сами и поискать трубки, если не найдёте в наличии вариант от Lee.

Но пресс этот в руки мне попал абсолютно внезапно и спонтанно. В середине лета я увидел новое объявление на ганзе о продаже этого пресса. Вечером уже пересеклись с продавцом и я забрал эту машинку за 20000 рублей. Мне показалось, что это знак судьбы и не стоит упускать такой шанс. В комплекте к сожалению не было малого шестигранника под блядскую имперскую систему мер и маленького лотка под падающие патроны. В целом всё остальное было нулёвым! Сам мужик рассказал, что с дуру заказал не то, а хотел крутить... .410! Пресс был вообще без следов эксплуатации и ржавчины.

Зачем, чем он лучше других?

Вполне правильный вопрос. С однодырчатыми и так всё ясно - дрочилово. Чтобы сделать одну операцию по сборке (декап и сайзинг пока не рассматриваем, это тема отдельных статей), нужно:
  1. подать гильзу (движение рук)
  2. фуллсайзить гильзу (движение штока)
  3. расширить дульце (для 666 и прочих) и засыпать порох (движение штока, движение рук или засыпка дозатором)
  4. взять пулю и подсунуть её в посадочную матрицу (движение рук)
  5. посадить пулю (движение штока)
  6. кримп/доводка габаритов фуллсайзом (движение штока)
  7. достать патрон (движение рук)
Слишком много движений даже на моём револьвернике. И это у меня ещё стоит дозатор.

Все эти ручные движения делаются человеком, поэтому гильза или пуля могут выпасть из рук, а на каждый патрон уходит слишком много поднятий - опусканий штока.

А как вам такое?

Mark Lazarus собирает 666

Одно поднятие-опускание штока и валится готовый патрон. Обратите внимание, что блок с матрицами и дозатором не крутится, что положительно сказывается на точности засыпки пороха. Всё, что нужно сделать - подготовить гильзы, прокапсюлировать их, загрузить гильзы и пули в подаватели. И всё!

Мужик тот ещё инженер. Он смог своими силами собрать станцию с автоматической подачей гильз, пуль и засыпкой пороха с помощью своих умений и 3D принтера. Взгляните на небольшой обзор его машины:


Мне вот это всё сильно легло в душу. А чем я хуже? Ну не столько я крут конечно, но попробую собрать максимально похожее:) Что-то куплю, что-то закажу и будет у меня сборка пистолетных/промежуточных патронов легка и приятна. А ещё и времени будет жрать меньше. Но самого пресса недостаточно, понадобятся различные модули. О них дальше.

Пресс, распаковка

Вот первые фотки.




Сам пресс по габаритам даже меньше моего револьверника. У него есть револьверный родственник Lee Vaule Turret Press:


В комплекте пресс, шланг для отвода выбитых капсюлей, шестигранник большой, 4 бушинга новой модели (о них позже). Малый шестигранник и лоток мне не достались. Или их недоложил тот мужик или просто у него спиздили продаваны. На мужика грешить не буду, скорее всего ему просто не повезло. Но главное, что всё остальное на месте!

Модули

Обычно пресс отдельно не покупают, берут сразу набор для сборки. Там все возможные модули под нужный калибр, сиди и собирай себе. Но мы не в США живём.


Так что придётся что-то искать, что-то делать самостоятельно.

Подаватель гильз

Lee делает вот такой подаватель гильз. Бедно, но работает. При желании можно изготовить роторную подачу или купить её.

Смысл устройства такой: не надо руками своими гильзы в пресс сувать, за тебя это сделает устройство. По факту это слайдер-клешня, держалка трубок и четыре трубки с гильзами. Гильзы кончились в одной трубке - поверни блок  и гильзы начнут выпадать из следующей трубки. В комплекте с прессом слайдер уже есть, но он невысокий и не подходит для промежуточных гильз. У комплекта подавателя он такой же, но ещё есть насадка, делающая слайдер выше. Чертежи и модели уже есть на ресурсах для 3D принтеров.


Обязательно надо распечатать или выточить вот такой костыль, без него гильзы будут всё время выпадать и это сплошной нервяк (хотя с моим 366 всё ок, с 345 пиздец):



На фото Load Master. Многие модули подходят к этим двум прессам

Эта лапка нужна, чтобы придерживать длинную гильзу промежутка до её попадания в шелл  плейт. Без неё гильзы могут часто падать.

Без этого подавателя гильз пресс вообще бесполезен. Прикиньте, подать руками гильзу, потом подать пулю, потом опять гильзу, потом опять пулю и так на каждое движение штока. Так что ищем обладателя принтера или закупаемся, пока оно есть в наличии.

Шелл плейт

В прогрессивных прессах нет шелл холдера, есть шелл плейт. То есть это железка, которая держит не одну гильзу, а 3-4-5 и более гильз одновременно. В моём прессе шелл плейт на 4 гильзы. Есть более слабая версия пресса на три матрицы и три гильзы, но это боль со страданиями. Сборка нормальных патронов осуществляется 2-мя матрицами, кримп по желанию. Остальные матрицы вспомогательные, например матрица, через которую поступают пули. Так что иметь 4 гнезда под матрицы - это номинал.

Шелл плейты делаются под группы разных калибров, вот список. Наиболее близкий к 5.45x39 - шелл плейт от люгера. В моём случае под 666 нужен плейт для 7.62x39.

Купил себе под 7.62x39, даме для 345ТК и в будущем под нормальный 9x19.

Шелл плейт

Тарелка

Простая пластиковая тарелка, которая надевается сверху на трубки подавателя гильз. Прикольная магия - гильзы падают в трубки донцем вниз. Можно распечатать или купить, кому что ближе. Принцип работы прост: насыпаем гильзы в тарелку, трясём это всё, гильзы сами падают куда надо донцем вниз. Позже, вместе с трубками, она может быть заменена на роторную подачу.


Бушинги

В моём револьверном прессе были пластины с матрицами. Захотел - сменил блок. Матрица вкручивалась, настраивалась и фиксировалась гайкой из комплекта с матрицами. Здесь же для матриц другое фиксирующее устройство для быстрой замены - бушинг. Это кольцевидная трубка, в которую вкручивается матрица, затем она настраивается и бушинг затягивается винтом. Далее матрицу в бушинге легко вставить в пресс или вынуть, если это надо. Без бушинга матрицу в пресс установить невозможно.

В комплекте с моим прессом уже было 4 бушинга. Под различные вспомогательные матрицы бушинги лучше докупить. Чем больше берёшь комплект, тем дешевле выходит. Материал - алюминий. Нужен особый шестигранник 3/32 (должен быть в комплекте с прессом, но не у меня), метрические не пойдут. Я просто взял лишний и подточил на гриндаке.

Простые и крайне удобные устройства

Помимо новых модных бушингов, для подавателя пуль пондобится старый низкопрофильный бушинг. Без него подаватель пуль не встанет и это прописано в официальной документации. Раньше эти низкопрофильные поставлялись с прессом, а теперь пошли мы на хуй.

Низкопрофильный бушинг

Подаватель пуль

Самое сложная часть и самое сложное технологическое решение. Lee делает свои подаватели только для пистолетных пуль.

Я видел, что обычно подаватель пуль мастрячат в виде матрицы (да-да, а гнёзд под матрицы только четыре), а сверху в неё подаются пули. Дальше при засовывании в неё гильзы, пуля подаётся и даже не вываливается по пути в посадочную матрицу.

Картинка не очень, но принцип понятен

Возможно у меня получится использовать такую матрицу позже, если не заработает решение для Lee. Пока что у меня 666 и я буду пробовать использовать подаватель пуль для пистолетных калибров от Lee. Mark Lazarus смог и я попробую. Или придётся пихать ручками в самом крайнем случае.

Вот что предлагает Lee. Это по сути клешня с пулей, которую подсовывает пулю прямо к входу в посадочную матрицу.


Фото с сайта Lee

Но не всё так радужно, как на картинке. Проблем выше крыши.

Например отсутствие универсальности. У Lee множество подавателей пуль, нужно выяснять диаметр, длину, и прочие особенности пули. Зацените, сколько их:

Устройства подачи подсовывания пуль

Нелегко, да? Mark Lazarus сказал, что он использует доработанный B F KIT 40THRU44 TO.80LN для 366. Основные изменения - стальная трубка подачи и клешня. Клешни бывают разные, их Lee тоже продают.

Клешни

Клешни эти могут не подойти и под промежуток их нет. Так что вновь печатаем и допиливаем.
Ещё раз: можно купить нужный набор, там в комплекте всё будет. Если нужно сменить тип пули, то докупается лапка и трубка подачи. Или изготавливается самостоятельно, как на картинке ниже.

Неизвестно, работает ли

Даже если пулю будет подавать хорошо, то пули с кавернами в донце будут цепляться друг за друга и выпадать. Ну и откуда будут поступать пули? Это Lee не волнует. Делайте ротор, аналог подавателя гильз с кучей трубок, короче изворачивайтесь. Эту проблему я буду решать после отладки пресса и подавателя гильз. Решения есть, нужно только приложить усилия.

Дозатор

Дозатор используется всё тот же, Lee Auto-Drum Powder Measure. Он хорошо сыпет крупнозернистые пороха, идеален для пистолетных калибров. С Сунаром 7.62 может в среднем насыпать ± 0.015 г или в худшем случае во время срыва расширителя дульца ± 0.050 г.


Подаватель капсюлей

Подаватель капсюлей тот же самый - Lee Safety Primer Feed Small and Large. Я бы посоветовал капсюлировать отдельным устройством, с этим механизации не добьёшься.

Не забудьте напильник

Подготовка и установка пресса

Это был начальный комплект модулей, после настройки всей системы можно будет заниматься её развитием. А пока надо хотя бы накрутить на ней что-то. Поехали ставить.

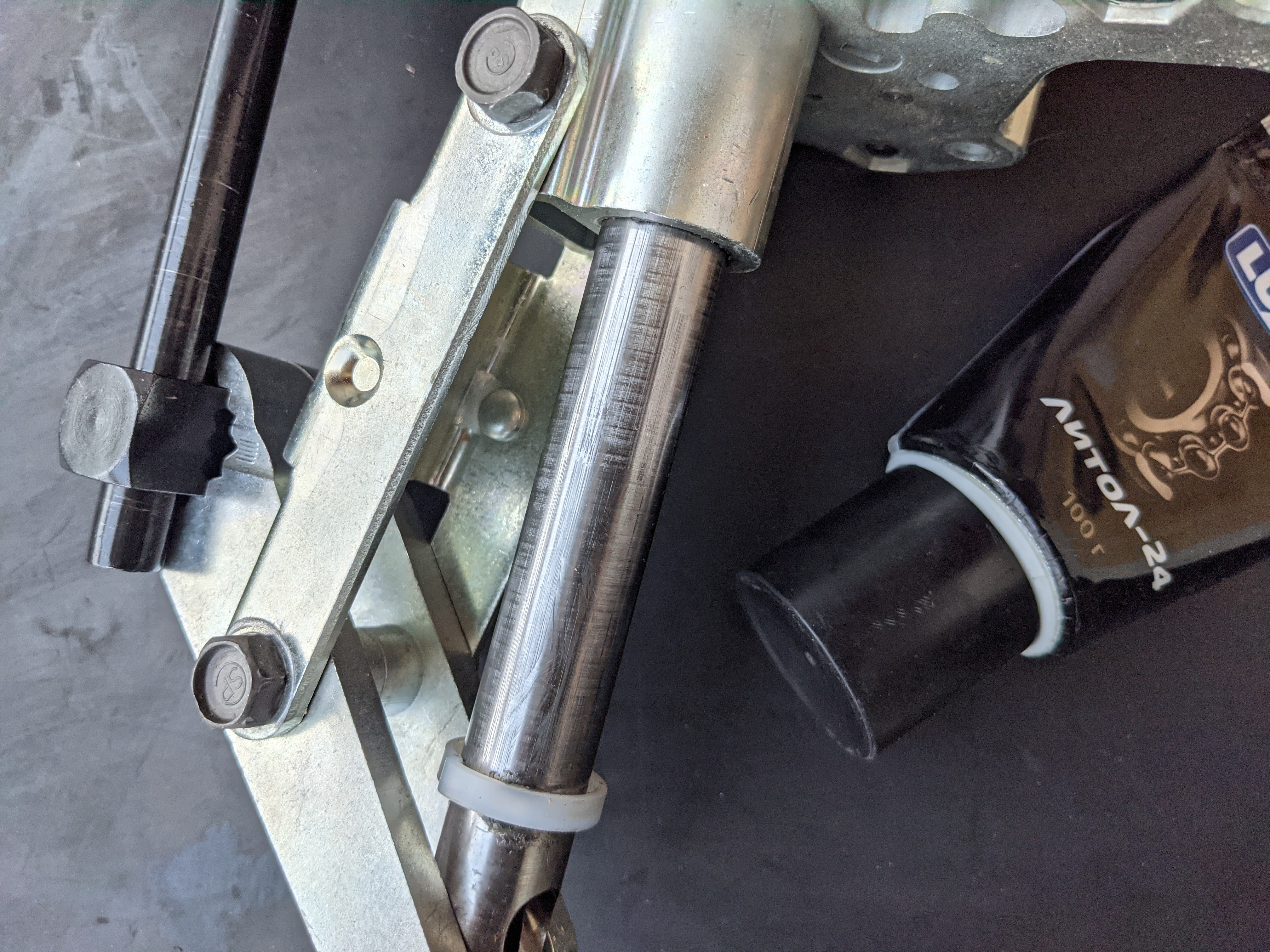

Сперва достаём пресс, промазываем его нейтралкой, шток и сочленения подвижных узлов - литолом. Литолу есть альтернатива - силиконовая смазка в баллоне. Она жидкая, хорошо смазывает и не собирает грязь. В то же время не высыхает, в общем попробуйте.



Вынимаем бушинги. Их нужно просто повернуть против часовой стрелки и потянуть наверх.


Бушинги. Повернуть против часовой стрелки до упора и тупо вытащить

Вынимаем индексатор, это такая длинная закрученная херня. Она отвечает за поворот барабана.

Индексатор

Поднимаем весь блок для гильз на середину, чтобы заострённый штырь его не касался. Снимаем эжектор гильз. Именно он будет выкидывать гильзы из шелл плейта после четвёртой операции.

Слева штырь, чёрная херня в виде крючка - эжектор

Накидываем на центральную ось с резьбой шелл плейт. Его нужно закручивать против часовой стрелки. Крайне советую его днище, рёбра и отверстия под заострённый штырь промазать литолом. Места посадки гильз лучше не трогать.

Вставляем жирный шестигранный ключ из комплекта, опускаем всё это, чтобы штырь прошёл через шеллплейт. Дальше чуток затягиваем шестигранником и вытаскиваем его.

Шелл плейт на месте, в ось воткнут шестигранник из комплекта

Опускаем блок гильз и чуть-чуть поднимаем его, чтобы пластиковая зубчатая накладка под блоком гильз была в свободном положении, устанавливаем индексатор обратно, фиксируем его бушингом. Если всё сделано правильно, то пресс будет исправно поворачивать шелл плейт.

Индексатор фиксируется бушингом

Достаём платформу из фанеры и сверлим отверстия под болты. Если есть верстак, то хуячим сразу в нём. Вставляем болты, наживляем пресс, накидываем сверху шайбы и без фанатизма затягиваем гайками. Тут фото не нужно, да и на предыдущем прессе всё показано.

Немного откручиваем гайку, удерживающую рукоятку.

Настраиваем рукоятку как удобно. Позже я развернул деревяху влево.

Выкручивать не надо, только ослабить

Для проверки индексации нужно делать полные, медлненные и равномерные движения за рукоятку. Если движения не делать полными, то индексация будет кривой. Если индексирует криво через несколько раз (шелл плейт не доходит до нужного положения), то нужно вынуть бушинг, индексатор и начать это всё фиксить, крутя туда-сюда. Разбирать конструкцию блока гильз не надо.


Дальше нужно подвинуть и закрутить пластиковые держатели гильз, не дающим выпасть гильзам из шелл плейта. Тут всё интуитивно, запиливается опытным путём.


Забегая чуть вперёд

Если гильзы не будут лезть в матрицы и начнут упираться, то есть неплохое исправление, которое скорее всего решит проблему. Нужно чуток вывернуть болты, фиксирующие блок с матрицами, поднять шток с четыремя гильзами, погрузить их в матрицы и затянуть болты блока матриц. Но может быть и так всё хорошо будет.

Ага, вот эти ребята

Заключение

Всё, пресс установлен. Как закрутить матрицы и бушинги понятно даже монголоидам, любой владелец точно разберётся. Основные моменты показал. На этом всё, в следующих статьях пресс начнёт обрастать модулями.

Весь фарш, кроме пресса, закупался в магазине https://lee-load-all.ru/. Это по ходу единственный магазин, где продают столь редкие ништяки на просторах РФ. После небольшой переписки, выяснилось, что в ассортименте у них намного больше, чем есть на сайте. Поэтому не стесняйтесь, задавайте им вопросы! Моё почтение ребятам!
